本公司只销售西门子原装，享受西门子一年保修！

          ----------------

标准型CPU模块，晶体管输出，24输入/16输出   6ES7288-1ST40-0AA0

标准型CPU模块，继电器输出，36输入/24输出   6ES7288-1SR60-0AA0

标准型CPU模块，晶体管输出，36输入/24输出   6ES7288-1ST60-0AA0

经济型CPU模块，继电器输出，24输入/16输出   6ES7288-1CR40-0AA0

扩展模块EM

数字量输入模块，8输入                6ES7288-2DE08-0AA0

数字量输出模块，8输入/继电器输出     6ES7288-2DR08-0AA0

数字量输出模块，8输入/输出           6ES7288-2DT08-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DR16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DR32-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DT16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DT32-0AA0

模拟量输入模块，4输入                6ES7288-3AE04-0AA0

模拟量输出模块，2输出                6ES7288-3AQ02-0AA0

模拟量输入/输出模块，4输入/2输出     6ES7288-3AM06-0AA0

热电阻输入模块，2通道                6ES7288-3AR02-0AA0

信号板

通信信号板，R485/R232                6ES7288-5CM01-0AA0

数定量扩展信号板，2*2输出            6ES7288-5DT04-0AA0

模拟量扩展信号板，1*12位模拟量输出   6ES7288-5AQ01-0AA0

smart700IE  SMART LINE 触摸屏，7寸，64K色真彩显示，集成以太网接      6AV6648-0BC11-3AX0

smart1000IE  SMART LINE 触摸屏，10.2寸，64K色真彩显示，集成以太网接      6AV6648-0BE11-3AX0

TD400C   蓝色背光LCD,4行文本显示器，可自定义前面板        6AV6640-0AA00-0AX0

SIMATIC S7-200 SMART 订货数据

中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

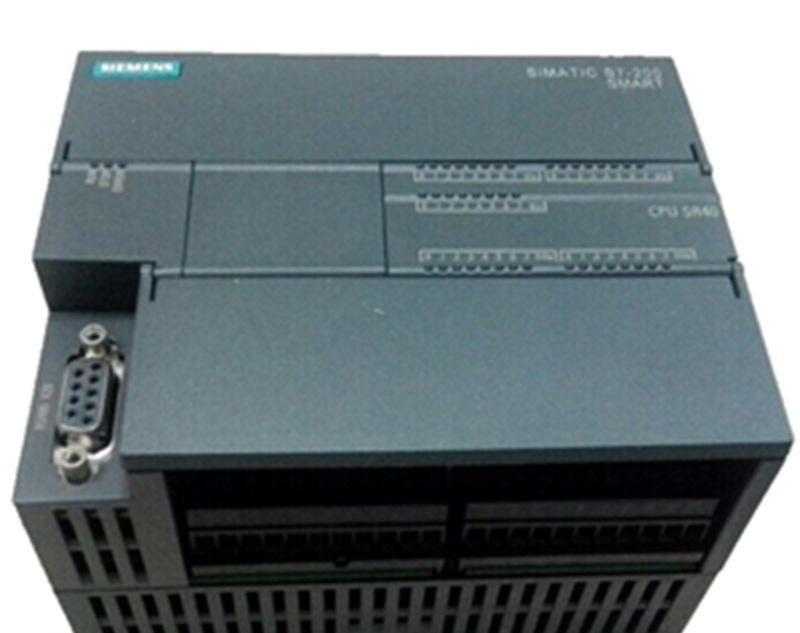

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

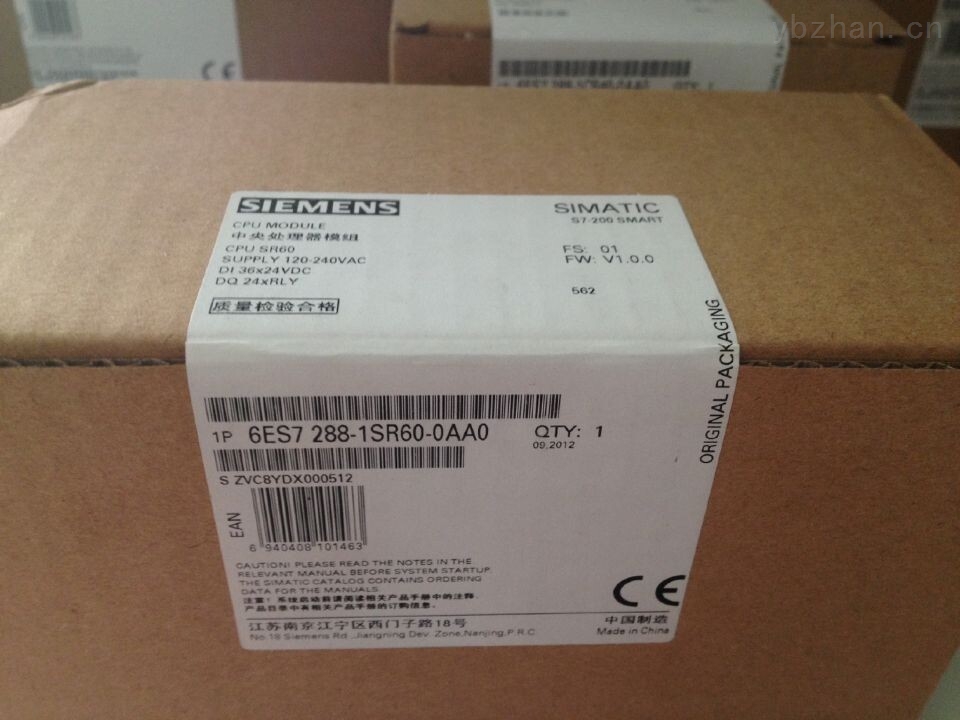

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0

EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR16-0AA0

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR32-0AA0

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES7 288-2DT16-0AA0

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES7 288-2DT32-0AA0

EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0

EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0

EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0

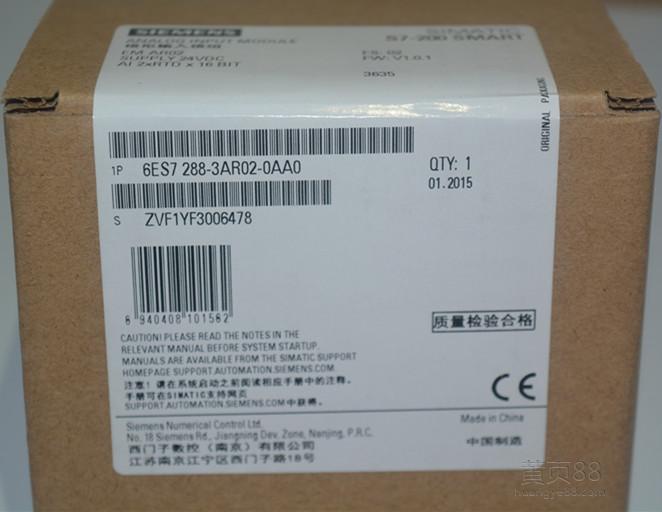

EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0

信号板 SB 订货号

SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES7 288-5DT04-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0

附件订货号

PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00

PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10

CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0HMI 操作面板 订货号

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，6AV6 640-0AA00-0AX0

Smart 700 6AV6 648-0AC11-3AX0

Smart 1000 6AV6 648-0AE11-3AX0

西门子触摸屏详细订货号：

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，可自定义前面板6AV6 640-0AA00-0AX0

HMI

6AV6 640-0BA11-0AX0

OP 73 micro s7-200系列用

6AV6 640-0CA11-0AX0

TP177 micro 触摸式 s7-200系列用

6AV6 640-0DA11-0AX0

K-TP 178 micro s7-200系列用

机型丰富，更多选择

提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数高可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。 选件扩展，定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。 高速芯片，性能卓越

配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。 以太互联，经济便捷

CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。 三轴脉冲，运动自

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。 通用SD 卡，方便

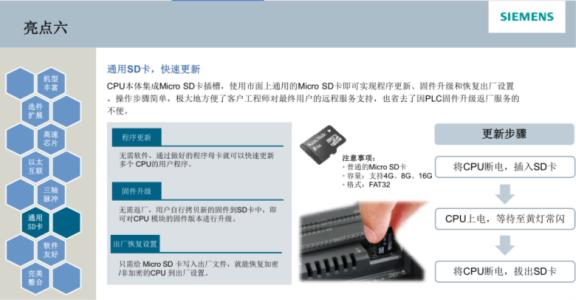

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。 软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。 完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。

Design

S7-200 SMART 带来两种不同类型的CPU 模块:

标准型 继电器输出型(SR20 / SR40 / SR60) 晶体管输出型(ST40 / ST60) 经济型

 -    继电器输出型(CR40)

标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。具有：

以太网接口 RS485 串口 支持 Micro SD 卡 高速计数 I/O 模块扩展 1) 信号板扩展 1) 实时时钟 1) 高速脉冲输出 2)

信号板组态：

在系统块选择标准型CPU模块后，SB选项里会出现上述三种信号板：

选择SB DT04 时，系统自动分配I7.0 和Q7.0 做为I/O 映像区的起始位 选择SB AQ01 时，系统自动分配AQW12 做为I/O 映像区 选定SB CM01 时，在端口类型设置框里选择RS232 或RS485 即可

Functions

网络通信

S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板，其通信端口数量多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。

以太网通信

所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：

可作为程序端口（使用普通网线即可） 与SMART LINE HMI 进行通信 通过交换机与多台以太网设备进行通信，实现数据的快速交互 多支持4 个设备通信 串口通信

S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，多支持4 个设备。串口支持下列协议： Modbus-RTU PPI USS 自由口通信 与上位机的通信

通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。

（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）

运动控制

三轴 100 kHz 高速脉冲输出，完美实现定位.

运动控制基本功能 标准型晶体管输出CPU 模块，ST40/ST60 提供3 轴100 kHz 高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的 CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能 PWM 和运动控制向导设置

为了简化您应用程序中位控功能的使用，STEP 7- Micro/WINSMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。

PWM 向导设置根据用户选择的PWM 脉冲个数， 生成相应的PWMx_RUN 子程序框架用于编辑。

西门子S7-400系列：

序号 定货号 注释

电源模块

1 6ES7 407-0DA02-0AA0 电源模块(4A)

2 6ES7 407-0KA02-0AA0 电源模块(10A)

3 6ES7 407-0KR02-0AA0 电源模块(10A)冗余

4 6ES7 407-0RA02-0AA0 电源模块(20A)

5 6ES7 405-0DA02-0AA0 电源模块(4A)

6 6ES7 405-0KA02-0AA0 电源模块(10A)

7 6ES7 405-0RA01-0AA0 电源模块(20A)

8 6ES7 971-0BA00 备用电池

CPU

9 6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序内存/256KB数据内存

10 6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余热备CPU 2.8 MB RAM

11 6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM

12 6ES7 400-0HR00-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS407 10A)

13 6ES7 400-0HR50-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS405 10A)

14 6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序内存/144KB数据内存

15 6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序内存/256KB数据内存

16 6ES7 414-2XK05-0AB0 CPU414-2,512KB程序内存/512KB数据内存

17 6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序内存/1.4M数据内存 1个IF模板插槽

18 6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序内存/1.4M数据内存 1个IF模板插槽

19 6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序内存/2.8M数据内存

20 6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序内存/5.6M数据内存 1个IF模板插槽

21 6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序内存/5.6M数据内存 1个IF模板插槽

22 6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序内存/2.8M数据内存

23 6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序内存/5.6M数据内存

24 6ES7 417-4XT05-0AB0 CPU417-4,15M程序内存/15M数据内存

内存卡

25 6ES7 955-2AL00-0AA0 2 X 2M字节 RAM

26 6ES7 955-2AM00-0AA0 2 X 4M字节 RAM

27 6ES7 952-0AF00-0AA0 64K字节 RAM

28 6ES7 952-1AH00-0AA0 256K字节 RAM

29 6ES7 952-1AK00-0AA0 1M字节 RAM

30 6ES7 952-1AL00-0AA0 2M字节 RAM

31 6ES7 952-1AM00-0AA0 4M字节 RAM

32 6ES7 952-1AP00-0AA0 8M字节 RAM

33 6ES7 952-1AS00-0AA0 16M字节 RAM

34 6ES7 952-1AY00-0AA0 64M字节 RAM

35 6ES7 952-0KF00-0AA0 64K字节 FLASH EPROM

36 6ES7 952-0KH00-0AA0 256K字节 FLASH EPROM

37 6ES7 952-1KK00-0AA0 1M字节 FLASH EPROM

38 6ES7 952-1KL00-0AA0 2M字节 FLASH EPROM

39 6ES7 952-1KM00-0AA0 4M字节 FLASH EPROM

40 6ES7 952-1KP00-0AA0 8M字节 FLASH EPROM

41 6ES7 952-1KS00-0AA0 16M字节 FLASH EPROM

42 6ES7 952-1KT00-0AA0 32M字节 FLASH EPROM

43 6ES7 952-1KY00-0AA0 64M字节 FLASH EPROM

开关量输入模板

44 6ES7 421-7BH01-0AB0 开关量输入模块(16点,24VDC)中断

45 6ES7 421-1BL01-0AA0 开关量输入模块(32点,24VDC)

46 6ES7 421-1EL00-0AA0 开关量输入模块(32点,120VUC)

47 6ES7 421-1FH20-0AA0 开关量输入模块(16点,120/230VUC)

48 6ES7 421-7DH00-0AB0 开关量输入模块(16点,24V到60VUC)

开关量输出模板

49 6ES7 422-1BH11-0AA0 开关量输出模块(16点,24VDC，2A）

50 6ES7 422-1BL00-0AA0 32点输出，24VDC,0.5A

51 6ES7 422-7BL00-0AB0 32点输出，24VDC,0.5A,中断

52 6ES7 422-1FH00-0AA0 16点输出，120/230VAC，2A

53 6ES7 422-1HH00-0AA0 16点输出，继电器，5A

模拟量模块

54 6ES7 431-0HH00-0AB0 16路模拟输入，13位

55 6ES7 431-1KF00-0AB0 8路模拟输入，13位，隔离

56 6ES7 431-1KF10-0AB0 8路模拟输入，14位，隔离，线性化

57 6ES7 431-1KF20-0AB0 8路模拟输入，14位，隔离

58 6ES7 431-7QH00-0AB0 16路模拟输入，16位，隔离

59 6ES7 431-7KF00-0AB0 8路模拟输入，16位，隔离，热电偶

60 6ES7 431-7KF10-0AB0 8路模拟输入，16位，隔离，热电阻

61 6ES7 432-1HF00-0AB0 8路模拟输出，13位，隔离

功能模板

62 6ES7 450-1AP00-0AE0 FM450-1计数器模板

63 6ES7 451-3AL00-0AE0 FM451定位模板

64 6ES7 452-1AH00-0AE0 FM452电子凸轮控制器

65 6ES7 453-3AH00-0AE0 FM453定位模板

66 6ES7 455-0VS00-0AE0 FM455C闭环控制模块

67 6ES7 455-1VS00-0AE0 FM455S闭环控制模块

68 6DD1 607-0AA2 FM 458-1DP快速处理系统

69 6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC)

70 6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)

71 6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)

72 6DD1 607-0CA1 EXM 438-1 I/O扩展模板

73 6DD1 607-0EA0 EXM 448 通讯扩展模板

74 6DD1 607-0EA2 EXM 448-2 通讯扩展模板

75 6DD1 684-0GE0 SC64连接电缆

76 6DD1 684-0GD0 SC63连接电缆

77 6DD1 684-0GC0 SC62连接电缆

78 6DD1 681-0AE2 SB10端子模块

79 6DD1 681-0AF4 SB60端子模块

80 6DD1 681-0EB3 SB61端子模块

81 6DD1 681-0AG2 SB70端子模块

82 6DD1 681-0DH1 SB71端子模块

83 6DD1 681-0AJ1 SU12端子模块

84 6DD1 681-0GK0 SU13端子模块

通讯模板

85 6ES7 440-1CS00-0YE0 CP440通讯处理器

86 6ES7 441-1AA04-0AE0 CP441-1通讯处理器

87 6ES7 441-2AA04-0AE0 CP441-2通讯处理器

88 6ES7 963-1AA00-0AA0 RS232C接口模板

89 6ES7 963-2AA00-0AA0 20mA接口模板

90 6ES7 963-3AA00-0AA0 RS422/485接口模板

91 6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站

92 6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站

93 6GK7 443-5FX02-0E0 CP443-5基本型通讯处理器,支持Profibus-Fms协议

94 6GK7 443-5DX04-0E0 CP443-5扩展型通讯处理器,支持Profibus-DP协议

95 6GK7 443-1EX11-0E0 CP443-1 以太网通讯处理器

96 6GK7 443-1EX41-0E0 CP443-1 以太网通讯处理器

附件

97 6ES7 960-1AA04-0A0 冗余系统同步模板（新）近距离同步（10米以内）

98 6ES7 960-1AB04-0A0 冗余系统同步模板（新）远程同步模板（10米到10公里，用同长度的光缆）

99 6ES7 960-1AA04-5AA0 冗余系统光纤连接电缆（1米）（新）

100 6ES7 960-1AA04-5BA0 冗余系统光纤连接电缆（2米）（新）

101 6ES7 960-1AA04-5KA0 冗余系统光纤连接电缆（10米）（新）

102 6ES7 833-1CC01-0YA5 S7F系统可选软件包

103 6ES7 833-1CC00-6YX0 F运行授权

104 6ES7 197-1LA03-0A0 Y-link

105 6ES7 492-1AL00-0AA0 前连接器

106 6ES7 400-1TA01-0AA0 主板(18槽)

107 6ES7 400-1JA01-0AA0 主板(9槽)

108 6ES7 400-1TA11-0AA0 主板(18槽)铝板

109 6ES7 400-1JA11-0AA0 主板(9槽)铝板

110 6ES7 401-2TA01-0AA0 CR2主板（18槽）

111 6ES7 400-2JA00-0AA0 UR2-H主板（18槽）

112 6ES7 400-2JA10-0AA0 UR2-H主板（18槽）铝板

113 6ES7 403-1TA01-0AA0 ER1机架（18槽）

114 6ES7 403-1JA01-0AA0 ER2机架（9槽）

115 6ES7 403-1TA11-0AA0 ER1机架（18槽）铝板

116 6ES7 403-1JA11-0AA0 ER2机架（9槽）铝板

117 6ES7 460-0AA01-0AB0 IM460-0

118 6ES7 461-0AA01-0AA0 IM461-0

119 6ES7 468-1AH50-0AA0 连接电缆  (0.75米）

120 6ES7 468-1BB50-0AA0 连接电缆 (1.5米）

121 6ES7 461-0AA00-7AA0 终端器

122 6ES7 460-1BA01-0AB0 IM460-1

123 6ES7 461-1BA01-0AA0 IM461-1

124 6ES7 468-3AH50-0AA0 468-3连接电缆  (0.75米）

125 6ES7 468-3BB50-0AA0 468-3连接电缆 (1.5米）

126 6ES7 460-3AA01-0AB0 IM460-3

127 6ES7 461-3AA01-0AA0 IM461-3

128 6ES7 468-1BF00-0AA0 468-1连接电缆（5米）

129 6ES7 468-1CB00-0AA0 468-1连接电缆（10米）

130 6ES7 468-1CC50-0AA0 468-1连接电缆（25米）

131 6ES7 468-1CF00-0AA0 468-1连接电缆（50米）

132 6ES7 468-1DB00-0AA0 468-1连接电缆（100米）

133 6ES7 461-3AA00-7AA0 终端器

134 6ES7 463-2AA00-0AA0 IM463-2接口模块

135 6ES7 964-2AA04-0AB0 IF-964 DP接口模块
