中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出 ( 6ES7 288-1SR20-0AA0 )

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出 ( 6ES7 288-1SR40-0AA0 )

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出 ( 6ES7 288-1ST40-0AA0 )

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出 ( 6ES7 288-1CR40-0AA0 )

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出 ( 6ES7 288-1SR60-0AA0 )

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出 ( 6ES7 288-1ST60-0AA0 )

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入 ( 6ES7 288-2DE08-0AA0 )

EM DR08 数字量输出模块，8 x 继电器输出 ( 6ES7 288-2DR08-0AA0 )

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出 ( 6ES7 288-2DR16-0AA0 )

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出 ( 6ES7 288-2DR32-0AA0 )

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出 ( 6ES7 288-2DT08-0AA0 )

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出 ( 6ES7 288-2DT16-0AA0 )

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出 ( 6ES7 288-2DT32-0AA0 )

EM AI04 模拟量输入模块，4 输入 ( 6ES7 288-3AE04-0AA0 )

EM AQ02 模拟量输入模块，2 输出 ( 6ES7 288-3AQ02-0AA0 )

EM AM06 模拟量输入/输出模块，4 输入/2 输出 ( 6ES7 288-3AM06-0AA0 )

EM AR02 热电阻输入模块，2 通道 ( 6ES7 288-3AR02-0AA0 )

SIMATIC S7-200 SMART 产品亮点:

机型丰富，更多选择

提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，限度的控制成本。

选件扩展，定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。

高速芯片，性能卓越

配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥**。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。

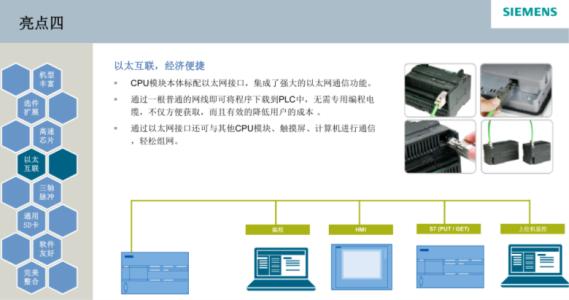

以太互联，经济便捷

CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。

三轴脉冲，运动自如

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。

通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。

软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。

完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

三轴脉冲，运动自如

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO

输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功

能，快速实现设备调速、定位等功能。

通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新

和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因

PLC 固件升级返厂服务的不便。

软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的

带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在

体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。

完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SMART LINE 触摸屏和SINAMICS V20 变

频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对

于人机交互、控制、驱动等功能的全方位需求。

5

CPU 模块

全新设计，性能卓越

全新的S7-200 SMART 带来两种不同类型的CPU 模块，标准型和经济型，全方位满足不同行业、不同客户、不

同设备的各种需求。标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；

而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。

以太网接口RS485 串口支持 Micro SD 卡高速计数

I/O 模块扩展1) 信号板扩展1) 实时时钟1) 高速脉冲输出2)

标准型，继电器输出型

CPU – SR20 / SR40 / SR60

经济型，继电器输出型

CPU – CR40

标准型，晶体管输出型

CPU – ST40 / ST60

型号CR40 SR20 SR40 SR60 ST40 ST60

产品

高速计数4 路 30 kHz 4 路 60 kHz

高速脉冲输出－ 3 路 100 kHz

通信端口2 2 ~ 3

开关量 I/O 40 148 168 188 168 188

模拟量 I/O － 25

1) 仅有标准型 CPU 模块支持 2) 只有标准型、晶体管输出型才支持

6

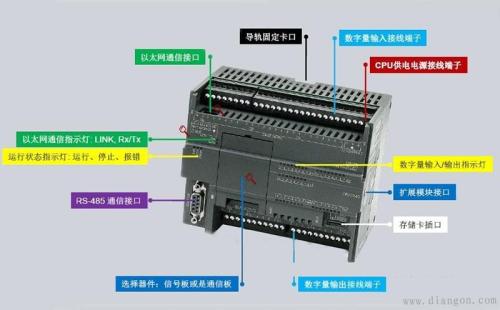

通信及运行状态指示灯，

PLC 工作状态一目了然

所有模块的输入输出

端子均可拆卸

通用 Micro SD 卡，支持程序

和 PLC 固件更新

西门子专用高速芯

片，基本指令执行时

间可达 0.15 μs

配备超级电容，掉电

情况下，依然能保证

时钟正常工作

信号板扩展实现化配

置，同时不占用电控柜空间

集成以太网口，程序

、设备组网更加

方便

安装便捷，支持导轨

式和螺钉式安装

插针式连接，模块连接更加紧密

本公司经销西门子PLC自动化设备！PLC系列有：S7-200CN,S7-300,S7-400,ET200,S7-1200全新PLC模块设备均有大量现货库存，本公司代理产品广泛用于机械、电力、水利水电、钢铁厂、石油厂、化工厂、冶金厂、造纸厂、监控等工业设备。。专用的西门子自动化技术支持，的西门子品牌进口产品!诚信与您合作！欢迎您来采购！

6ES72881SR200AA0 S7-200 SMART，CPU SR20，标准型 CPU 模块，继电器输出，220 V AC 供电，12 输入/8 输出

6ES72881ST200AA0 S7-200 SMART，CPU ST20，标准型 CPU 模块，晶体管输出，24 V DC 供电，12 输入/8 输出

6ES72881SR300AA0 S7-200 SMART，CPU SR30，标准型 CPU 模块，继电器输出，220 V AC 供电，18 输入/12 输出

6ES72881ST300AA0 S7-200 SMART，CPU ST30，标准型 CPU 模块，晶体管输出，24 V DC 供电，18 输入/12 输出

6ES72881SR400AA0 S7-200 SMART，CPU SR40，标准型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出

6ES72881ST400AA0 S7-200 SMART，CPU ST40，标准型 CPU 模块，晶体管输出，24 V DC 供电，24 输入/16 输出

6ES72881SR600AA0 S7-200 SMART，CPU SR60，标准型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出

6ES72881ST600AA0 S7-200 SMART，CPU ST60，标准型 CPU 模块，晶体管输出，24 V DC 供电，36 输入/24 输出

6ES72881CR400AA0 S7-200 SMART，CPU CR40，经济型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出

6ES72881CR600AA0 S7-200 SMART，CPU CR60，经济型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出

6ES72882DE080AA0 S7-200 SMART，EM DI08，数字量输入模块，8 x 24 V DC 输入

6ES72882DR080AA0 S7-200 SMART，EM DR08，数字量输出模块，8 x 继电器输出

6ES72882DT080AA0 S7-200 SMART，EM DT08，数字量输出模块，8 x 24 V DC 输出

6ES72882DR160AA0 S7-200 SMART，EM DR16，数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES72882DT160AA0 S7-200 SMART，EM DT16，数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES72882DR320AA0 S7-200 SMART，EM DR32，数字量输入/输出模块，16×24 V DC 输入/16 x 继电器输出

6ES72882DT320AA0 S7-200 SMART，EM DT32，数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES72883AE040AA0 S7-200 SMART，EM AI04，模拟量输入模块，4 输入

6ES72883AQ020AA0 S7-200 SMART，EM AQ02，模拟量输出模块，2 输出

6ES72883AM060AA0 S7-200 SMART，EM AM06，模拟量输入/输出模块，4 输入/2 输出

6ES72883AR020AA0 S7-200 SMART，EM AR02，热电阻输入模块，2 通道

6ES72883AT040AA0 S7-200 SMART，EM AT04，热电偶输入模块，4 通道

6ES72885CM010AA0 S7-200 SMART，SB CM01，通信信号板，RS485/RS232

6ES72885DT040AA0 S7-200 SMART，SB DT04，数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES72885AQ010AA0 S7-200 SMART，SB AQ01，模拟量扩展信号板，1 x 12 位模拟量输出

6ES72885BA010AA0 S7-200 SMART，SB BA01，电池信号板，支持普通纽扣电池

6AV66480BC113AX0 SMART LINE，Smart 700 IE，7 寸，64 K 色真彩显示，集成以太网接口

6AV66480BE113AX0 SMART LINE，Smart 1000 IE，10.2 寸，64 K 色真彩显示，集成以太网接口

      本公司只销售西门子原装，享受西门子一年保修！

          ----------------

标准型CPU模块，晶体管输出，24输入/16输出   6ES7288-1ST40-0AA0

标准型CPU模块，继电器输出，36输入/24输出   6ES7288-1SR60-0AA0

标准型CPU模块，晶体管输出，36输入/24输出   6ES7288-1ST60-0AA0

经济型CPU模块，继电器输出，24输入/16输出   6ES7288-1CR40-0AA0

扩展模块EM

数字量输入模块，8输入                6ES7288-2DE08-0AA0

数字量输出模块，8输入/继电器输出     6ES7288-2DR08-0AA0

数字量输出模块，8输入/输出           6ES7288-2DT08-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DR16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DR32-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DT16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DT32-0AA0

模拟量输入模块，4输入                6ES7288-3AE04-0AA0

模拟量输出模块，2输出                6ES7288-3AQ02-0AA0

模拟量输入/输出模块，4输入/2输出     6ES7288-3AM06-0AA0

热电阻输入模块，2通道                6ES7288-3AR02-0AA0

信号板

通信信号板，R485/R232                6ES7288-5CM01-0AA0

数定量扩展信号板，2*2输出            6ES7288-5DT04-0AA0

模拟量扩展信号板，1*12位模拟量输出   6ES7288-5AQ01-0AA0

smart700IE  SMART LINE 触摸屏，7寸，64K色真彩显示，集成以太网接      6AV6648-0BC11-3AX0

smart1000IE  SMART LINE 触摸屏，10.2寸，64K色真彩显示，集成以太网接      6AV6648-0BE11-3AX0

TD400C   蓝色背光LCD,4行文本显示器，可自定义前面板        6AV6640-0AA00-0AX0

SIMATIC S7-200 SMART 订货数据

中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0

EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR16-0AA0

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR32-0AA0

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES7 288-2DT16-0AA0

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES7 288-2DT32-0AA0

EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0

EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0

EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0

EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0

信号板 SB 订货号

SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES7 288-5DT04-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0

附件订货号

PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00

PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10

CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0HMI 操作面板 订货号

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，6AV6 640-0AA00-0AX0

Smart 700 6AV6 648-0AC11-3AX0

Smart 1000 6AV6 648-0AE11-3AX0

西门子触摸屏详细订货号：

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，可自定义前面板6AV6 640-0AA00-0AX0

HMI

6AV6 640-0BA11-0AX0

OP 73 micro s7-200系列用

6AV6 640-0CA11-0AX0

TP177 micro 触摸式 s7-200系列用

6AV6 640-0DA11-0AX0

K-TP 178 micro s7-200系列用
