S7-300

一般步骤

S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。

一个系统包含下列组件：

CPU：

不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。

用于数字量和模拟量输入/输出的信号模块 (SM)。

用于连接总线和点对点连接的通信处理器 (CP)。

用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。

根据要求，也可使用下列模块：

用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。

接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。

通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。

SIPLUS 模块可用于扩展的环境条件：

适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。

设计

简单的结构使得 S7-300 使用灵活且易于维护：

安装模块：

只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。

集成的背板总线：

背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。

模块采用机械编码，更换极为容易：

更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。

现场证明可靠的连接：

对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。

TOP 连接：

为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。

规定的安装深度：

所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。

无插槽规则:

信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。

扩展

提供了以下标准 CPU

CPU312，        用于小型工厂

CPU314，        用于对程序量和指令处理速率有额外要求的工厂

CPU315-2 DP，   用于具有中/大规模的程序量以及使用PROFIBUS DP进行分布式组态的工厂

CPU315-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFIne

               t上实现基于组件的自动化中实现分布式智能系统

CPU317-2 DP，   用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的工厂

CPU 17-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，

               在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU319-3 PN/DP，用于具有极大容量程序量何组网能力以及使用PROFIBUS DP和PROFINET

                IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

以下紧凑型 CPU：

CPU312C，      具有集成数字量 I/O 以及集成计数功能的紧凑型 CPU

CPU313C，      具有集成数字量和模拟量 I/O 的紧凑型 CPU

CPU313C-2 PtP，具有集成数字量 I/O 、2个串口和集成计数功能的紧凑型 CPU

CPU313C-2 DP， 具有集成数字量 I/O 、PROFIBUS DP 接口和集成计数功能的紧凑型 CPU

CPU314C-2 PtP，具有集成数字量和模拟量 I/O 、2个串口和集成计数、定位功能的紧凑型 CPU

CPU 14C-2 DP， 具有集成数字量和模拟量 I/O、PROFIBUS DP 接口和集成计数、定位功能的紧凑型 CPU

下列技术型CPU 可以提供：

CPU 315T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有中/高要求、同时需要对8个轴进行常规运动控制的工厂。

CPU 317T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有高要求、又必须同时能够处理运动控制任务的工厂

下列故障安全型CPU 可以提供：

CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障安全型工厂

CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障安全工厂

CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障安全型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

2

所有 CPU 均具有坚固、紧凑的塑料机壳。在前面板上的部件有：

状态和故障 LED

模式选择开关

MPI 端口

CPU 还具有以下配置：

SIMATIC 微型存储卡（MMC 卡）插槽；

MMC 卡替代集成的装载存储器，因此是操作必备品。

使用前连接器连接到集成的 I/O 端口（仅限紧凑型 CPU）

连接 PROFIBUS 总线(仅限于DP型CPU)

RS 422/485 的连接（仅 PtP CPU）

连接 PROFINET(仅限于PN型CPU)

SIMATIC S7-300 CPU 具有高性能、所需空间小以及的维护成本，因此提高了性价比。

高处理速度；

例如，在 CPU 315-2 DP 中，位运算时，0.05 μs；浮点运算时，0.45 μs，

在 CPU 319-3 PN/DP 中，位运算时，0.004 μs；浮点运算时，0.04 μs

扩展数量

作为装载存储器的 SIMATIC 微型存储卡（MMC）：

可在微型存储卡中存储一个完整的项目，包括符号和注释。RUN 模式下也可以进行读/写操作。这样可以降低服务成本

无需电池即可在 MMC 上备份 RAM 数据

编程

使用STEP7中的 LAD、FBD STL 对 CPU 进行编程。可以使用下列编程工具：STEP 7 Basis 和 STEP 7 Professional。

可以运行 CPU 314 的工程与组态工具（例如，S7-GRAPH、S7-HiGraph、SCL、CFC 或 SFC）。

标准型CPU、

对标准型 CPU 进行编程时需要 STEP 7 V5.2+SP1 以上的软件。

紧凑型 CPU

对紧凑型 CPU 进行编程时需要 STEP 7 V5.3+SP2 以上的软件。老版本的STEP 7需要升级。

西门子PLC控制器CPU315-2PN/DP ，西门子PLC控制器CPU315-2PN/DP ， 通过 IM 360/361 扩展： ,虽然带有 STEP 7 的编程器/PC 或 OP 是总线上的主站，但是只使用 MPI 功能，另外通过 PROFIBUS DP 也可部分提供 OP 功能。 ,接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。 , ,西门子S7-300FM352电子凸轮控制器 ,西门子PLCS7-1200模块 ,西门子存储卡RAM，16 MB

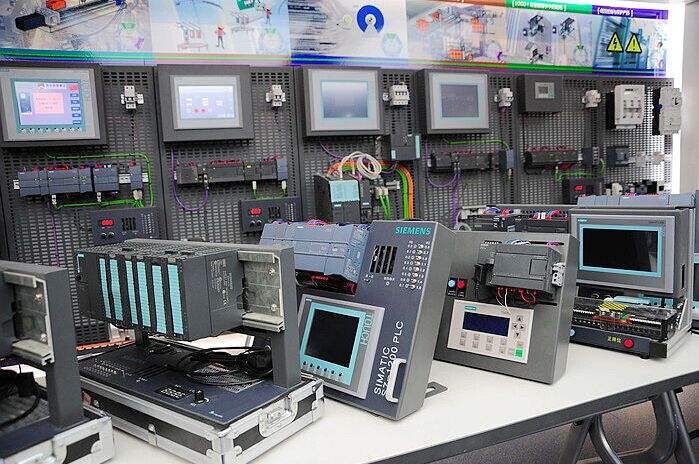

西门子PLC模块销售公司 西门子代理商 S7-200、S7-1200、S7-300、S7-400、ET-200 全新原装 现货销售

易操作PLC有较高的易操作性。它具有编程简单，操作方便，维修容易等特点，一般不容易发生操作的错误。对PLC的操作包括程序输入和程序更改的操作。程序的输入直接可接显示，更改程序的操作也可以直接根据所需要的地址编号或接点号进行搜索或程序寻找，然后进行更改。PLC有多种程序设计语言可供使用。用于梯形图与电气原理图较为接近。容易掌握和理解。PLC具有的自诊断功能对维修人员维修技能的要求降低。当系统发生故障时，通过硬件和软件的自诊断，维修人员可以很快找到故障的部位。

西门子SM321输入模块分别有：8路输入模块，16路输入模块，32路输入模块

西门子SM322输出模块分别有：8路输出模块，16路输出模块，32路输出模块

西门子SM323输入输出模块：  8路输入8路输出模块，16路输入16输出模块

西门子SM331模拟量输入模块：2路输入模块，8路输入模块，

西门子SM332模拟量输出模块：2路输出模块，4路输出模块，8路输出模块

6ES7307-1EA01-0AA0西门子电源代理

6ES7870-1AA01-0YA0 MdbusRTU 主站，包含软件和单授权

6ES7870-1AB01-0YA0 MdbusRTU 从站，包含软件和单授权

6ES7870-1AA01-0YA1 MdbusRTU 主站，单授权，不包含软件

6ES7870-1AB01-0YA1 MdbusRTU 从站，单授权，不包含软件

6ES7870-1AE00-0YA0 DataHighway，DF1 协议，包含软件和单授权

6ES7870-1AE00-0YA1 DataHighway，DF1 协议，单授权，不包含软件

6GK7 342-5DA02-0XE0 CP342-5，PROFIBUS-DP 主站/ 从站通讯处理器

6GK7 342-5DF00-0XE0 CP342-5 FO，PROFIBUS-DP 主站/ 从站通讯处理器，光纤接口

6GK7 343-2AH01-0XA0 CP343-2，AS-I 主站通讯处理器，20 针前连接器

6GK7 343-5FA01-0XE0 CP343-5，PROFIBUS-FMS 通讯处理器

6GK7 343-1EX11-0XE0 CP343-1， 工业以太网通讯处理器，10/100Mbit/s，RJ45 接口，15 针D

型接口

6GK7 343-1CX00-0XE0 CP343-1 LEAN， 工业以太网通讯处理器，10/100Mbit/s，RJ45 接口，低

成本

6GK7 343-1GX21-0XE0 CP343-1 IT，工业以太网通讯处理器，10/100Mbit/s，RJ45 接口，15 针

D 型接口，IT 功能、、】【

6ES7317-6TJ10-0AB0 CPU317T-2DP，512K 工作内存，位操作时间0.05μs，PROFIBUS-DP 主/

从接口，DI/DO

65536 点(集中式1024 点)，AI/AO 4096 点(集中式256 点)， 运动控制功能

6ES7864-1CC20-0YX0 S7-Technology 工艺软件包，用于组态T-CPU

6ES7350-1AH03-0AE0 FM350-1，单通道高速计数模块，500KHz，2DO，20 针前连接器

西门子S7-300可编程序控制器

6ES7350-2AH00-0AE0 FM350-2，8 通道高速计数模块，20KHz，8DO，40 针前连接器

6ES7351-1AH01-0AE0 FM351，快速进给/ 爬行定位模块，以双速电机实现闭环定位，8DI/8DO

，15 针D 型接口，20 针前连接器

6ES7352-1AH01-0AE0 FM352，电子凸轮模块，支持128 个凸轮，32 条凸轮轨迹，可代替机械凸

轮和时间凸轮，4DI/13DO，

15 针D 型接口，20 针前连接器

6ES7352-5AH10-0AE0 FM352-5，高速布尔运算处理器，扫描周期1 微秒，一个接口，12DI/8DO

漏型，40 针前连接器

6ES7352-5AH00-0AE0 FM352-5，高速布尔运算处理器，扫描周期1 微秒，一个接口，12DI/8DO

源型，40 针前连接器

6ES7352-5AH00-7XG0 FM352-5 组态软件包，包括软件，功能块库，印刷版手册

6ES7353-1AH01-0AE0 FM353，1 轴步进电机定位模块，脉冲频率200KHz，4DI/4DO，15

孔D 型接口，20 针前连接器

上海卓蜀自动化科技有限公司

6ES7354-1AH01-0AE0 FM354，1 轴伺服电机定位模块，±10V 模拟接口，4DI/4DO，9 孔D 型接

口，15 孔D 型接口，20 针前连接器

6ES7357-4AH01-0AE0 FM357-2，4 轴路径及定位模块，可控制步进和伺服电机，驱动接口

750KHz/ ± 10V 模拟量/PROFIBUS-DP，

18DI/8DO，4 个15 孔D 型接口，50 针D 型接口，40 针前连接器

6ES7357-4AH03-3AE0 FM357 固件L，与存储卡一起提供，定位/ 路径控制，插补

6ES7357-4BH03-3AE0 FM357 固件LX，与存储卡一起提供，L 的功能+Spline 插补+ 台架+3D 保

护区域

6ES7357-4AH02-0AE0 FM357 固件H，与存储卡一起提供，LX 的功能+Handling，coordinated

transformation，Teach-In

6ES7355-0VH10-0AE0 FM355C，4 回路闭环控制模块，模拟量输入，模拟量输出，8DI，

4AI/4AO，2 个20 针前连接器

6ES7355-1VH10-0AE0 FM355S，4 回路闭环控制模块，模拟量输入，脉冲输出，8DI/8DO，4AI

，2 个20 针前连接器

6ES7355-2CH00-0AE0 FM355-2C，4 回路温度控制模块，集成在线优化功能，高温度控制

6ES7355-2SH00-0AE0 FM355-2S，4 回路温度控制模块，集成在线优化功能，高温度控制

6ES7338-7UH01-0AC0 SM338，超声波位置

6ES7338-4BC01-0AB0 SM338，位置输入模块，3 个SSI，支持等时模式，20 针前连接器

6ES7392-1AJ00-0AA0 20 针前连接器，螺钉型

6ES7392-1AM00-0AA0 40 针前连接器，螺钉型

6ES7392-1AJ00-0AA0 20 针前连接器，弹簧型

6ES7392-1BM01-0AA0 40 针前连接器，弹簧型

6ES7390-1AB60-0AA0 安装导轨，160 毫米

6ES7390-1AE80-0AA0 安装导轨，480 毫米

6ES7390-1AF30-0AA0 安装导轨，530 毫米

6ES7390-1AJ30-0AA0 安装导轨，830 毫米

6ES7390-1BC00-0AA0 安装导轨，2000 毫米

6ES7972-0BA12-0XA0 PROFIBUS 总线接头，RS485，90 度出线，无编程器接口

6ES7972-0BB12-0XA0 PROFIBUS 总线接头，RS485，90 度出线，有编程器接口

6ES7972-0BA41-0XA0 PROFIBUS 总线接头，RS485，斜向线，无编程器接口

6ES7972-0BB41-0XA0 PROFIBUS 总线接头，RS485，斜向出线，有编程器接口

6ES7972-0BA50-0XA0 PROFIBUS 总线接头，RS485，90 度出线，无编程器接口，快速连接

6ES7972-0BB50-0XA0 PROFIBUS 总线接头，RS485，90 度出线，有编程器接口，快速连接

6GK1500-0EA02 PROFIBUS 总线接头，RS485，9 轴向出线，无编程器接口，连接PG/PC 及OLM

西门子S7-300可编程序控制器

上海卓蜀自动化科技有限公司西门子代理商

6ES7972-0AA01-0XA0 RS485 中继，用于PROFIBUS/MPI 总线扩展，12Mbit/s，IP20

6ES7390-1AB60-0AA0 PROFIBUS 总线电缆，两芯屏蔽双绞线，按米销售，长1000 米，短

20 米

6ES7901-0BF00-0AA0 MPI 电缆，5 米

6ES7810-4CC07-0YA5 STEP7 V5.3 标准版，包括STL,LAD,FBD,用于S7-300/400/C7/WinAC

6ES7810-5CC08-0YA5 STEP7 V5.3 版，包括STEP7 标准版加S7-GRAPH，S7-SCL，S7-

PLCSIM，用于S7-300/400/C7/WinAC

6ES7810-5CC08-0YE5 STEP7 版升级包，将STEP7 V3.X-5.X 版升级到STEP7 V5.3

版

6ES7810-4CC07-0YE5 STEP7 标准版升级包，将STEP7 V3.X-5.X 标准版升级到STEP7 V5.3 标准

版

6ES7810-5CC08-0YC5 标准版到版升级包，用于升级STEP7 V5.3 标准版到版

6ES7972-0CB20-0XA0 PC 适配器，USB 接口，连接PC 至S7-300/400

6GK1561-1AA01 CP5611，PCI 卡，用于台式机的PROFIBUS/MPI 通讯处理器，连接PC 至S7-

300/400，19.2kbit/s-12Mbit/s

6GK1551-2AA00 CP5512,PCMCIA 卡，用于笔记本电脑的PROFIBUS/MPI 通讯处理器，连接笔记

本电脑至S7-300/400， 19.2kbit/s-12Mbit/s

6ES7321-1BH02-0AA0 SM321,数字量输入模块,16点,24VDC,光电隔离,20针前连接器

6ES7321-1BL00-0AA0 SM321,数字量输入模块,32点,24VDC,光电隔离,40针前连接器

6ES7321-1EL00-0AA0 SM321,数字量输入模块,32点,120VDC,光电隔离,40针前连接器

6ES7321-1FF01-0AA0 SM321,数字量输入模块,8点,120/230VAC,光电隔离,20针前连接器

6ES7321-1FF10-0AA0 SM321,数字量输入模块,8点,120/230VAC,每点独立,光电隔离,20针前连接

6ES7321-1FH00-0AA0 SM321,数字量输入模块,16点,120/230VAC,光电隔离,20针前连接器

6ES7321-7BH01-0AB0 SM321,数字量输入模块,16点,24VDC,光电隔离,过程中断及诊断功能,20针

前连接器

6ES7322-1BF01-0AA0 SM322,数字量输出模块,8点,24VDC,2A,晶体管输出,光电隔离,20针前连接

器

6ES7322-1BH01-0AA0 SM322,数字量输出模块,16点,24VDC,0.5A,可控硅输出,光电隔离,20针前

连接器

6ES7322-1BL00-0AA0 SM322,数字量输出模块,32点,24VDC,0.5A,晶体管输出,光电隔离,40针前

连接器

6ES7322-1FL00-0AA0 SM322,数字量输出模块,32点,120VAC,1A,可控硅输出,光电隔离,双宽度模

块,两个20针前连接器

6ES7322-1FF01-0AA0 SM322,数字量输出模块,8点,120/230VAC,1A,可控硅输出,光电隔离,20针

前连接器

6ES7322-5FF00-0AA0 SM322,数字量输出模块,8点,120/230VAC,1A,可控硅输出,光电隔离,CPU停

止时可选择保持输出,20针前连接器

6ES7322-1FH00-0AA0 SM322,数字量输出模块,16点,120/230VAC,1A,可控硅输出,光电隔离,20

针前连接器

6ES7322-1HH01-0AA0 SM322,数字量输出模块,16点,24~120VDC/48~230VAC,2A,继电器输出,

光电隔离,20针前连接器

6ES7322-1HF01-0AA0 SM322,数字量输出模块,8点,24VDC/230VAC,2A,继电器输出,光电隔离,20

针前连接器

6ES7322-1HF10-0AA0 SM322,数字量输出模块,8点,24VDC/230VAC,5A,继电器输出,光电隔离,40

针前连接器

6ES7322-5HF00-0AA0 SM322,数字量输出模块,8点,24VDC/120~230VAC,5A,继电器输出,光电隔

离,内含用于感性负载的浪涌吸收器,每点独立,40针前连接器

6ES7322-8BF00-0AB0 SM322,数字量输出模块,8点,24VDC,0.5A,晶体管输出,光电隔离,每点有两

个输出端,一个内部串联二极管,一个直接输出,诊断功能,20针前连接器

6ES7322-8BH01-0AB0 SM322,数字量输出模块,8点,24VDC,0.5A,晶体管输出,光电隔离,诊断功能,

冗余功能,使用SIMATIC PDM参数化,20针前连接器

6ES7323-1BH01-0AA0 SM323,数字量输入/输出模块,8入,24VDC;8出,24VDC,0.5A晶体管输出,光

电隔离,20针前连接器

6ES7323-1BL00-0AA0 SM323,数字量输入/输出模块,16入,24VDC;16出,24VDC,0.5A晶体管输出,

光电隔离,40针前连接器

6ES7331-1KF01-0AB0 SM331,模拟量输入模块,8通道,电压,电流,电阻,PT100,13位(+符号位),中

断及诊断功能,光电隔离,40针前连接器

6ES7331-7KB02-0AB0 SM331,模拟量输入模块,2通道,电压,电流,热电阻,热电偶,9/12/14位(+符号

位),中断及诊断功能,光电隔离,20针前连接器

6ES7331-7KF02-0AB0 SM331,模拟量输入模块,8通道,电压,电流,热电阻,热电偶,9/12/14位(+符号

位),中断及诊断功能,光电隔离,20针前连接器

6ES7331-7NF00-0AB0 SM331,模拟量输入模块,8通道,电压,电流,15位(+符号位),光电隔离,20针前

连接器

6ES7331-7NF10-0AB0 SM331,模拟量输入模块,8通道,电压,电流,15位(+符号位),光电隔离,20针前

连接器

6ES7331-7PF01-0AB0 SM331,模拟量输入模块,8通道,电阻,15位(+符号位);热电阻,24(+符号位),

光电隔离,20针前连接器

6ES7331-7PF11-0AB0 SM331,模拟量输入模块,8通道,热电偶,24(+符号位),光电隔离,20针前连接

器

6ES7332-5HB01-0AB0 SM332,模拟量输出模块,2通道,电压,电流,11位(+符号位),光电隔离,20针

前连接器

上海卓蜀自动化科技有限公司西门子代理商

6ES7332-5HD01-0AB0 SM332,模拟量输出模块,4通道,电压,电流,11位(+符号位),诊断功能,光电隔

离,20针前连接器

6ES7332-7ND01-0AB0 SM332,模拟量输出模块,4通道,电压,电流,15位(+符号位),光电隔离,20针

前连接器

6ES7334-0CE01-0AA0 SM334,模拟量输入/输出模块,4入,电压,电流;2出,电压,电流,8位,不隔离,20

针前连接器

6ES7334-0KE00-0AB0 SM334,模拟量输入/输出模块,4入,电压,电流,热电阻;2出,电压,12位,光电隔

离,20针前连接器

6ES7335-7HG01-0AB0 SM335,模拟量输入/输出模块,4入,电压,电流,14位(+符号位);4出,电压,电

流,12位,中断及诊断功能,光电隔离,20针前连接器

西门子PLC-400说明:

6ES7 407-0DA02-0AA0 电源模块(4A)

2 6ES7 407-0KA02-0AA0 电源模块(10A)

3 6ES7 407-0KR02-0AA0 电源模块(10A)冗余

4 6ES7 407-0RA02-0AA0 电源模块(20A)

5 6ES7 405-0DA02-0AA0 电源模块(4A)

6 6ES7 405-0KA02-0AA0 电源模块(10A)

7 6ES7 405-0RA01-0AA0 电源模块(20A)

8 6ES7 971-0BA00 备用电池

CPU

9 6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序内存/256KB数据内存

10 6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余热备CPU 2.8 MB RAM

11 6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM

12 6ES7 400-0HR00-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存

储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS407 10A)

13 6ES7 400-0HR50-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存

储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS405 10A)

14 6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序内存/144KB数据内存

15 6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序内存/256KB数据内存

16 6ES7 414-2XK05-0AB0 CPU414-2,512KB程序内存/512KB数据内存

17 6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序内存/1.4M数据内存 1个IF模板插槽

18 6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序内存/1.4M数据内存 1个IF模板插槽

19 6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序内存/2.8M数据内存

20 6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序内存/5.6M数据内存 1个IF模板插槽

21 6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序内存/5.6M数据内存 1个IF模板插槽

22 6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序内存/2.8M数据内存

23 6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序内存/5.6M数据内存

24 6ES7 417-4XT05-0AB0 CPU417-4,15M程序内存/15M数据内存

内存卡

6ES7321-1BH02-0AA0

6ES7322-1HH01-0AA0

6ES7321-1FH00-0AA0

6ES7323-1BH01-0AA0

6ES7332-5HB01-0AB0

6ES7332-5HD01-0AB0

· 电子元器件行业概况；

· 集成电路行业概况；

· 中国IC制造业为什么不行，弱在哪；

· 民用产品严重依赖进口，军品领域如何？

· 中国近年来在电子元器件产业投资了多少（惊人的数字）；

· 中兴，该怎么办？

近中兴公司被美国政府禁售电子元器件，面临灭顶之灾，网上对我国电子元器件行业的讨论突然多了起来，各种自媒体也批量制造大批文章，但是很多消息并不准确。我觉得我应该写点什么了。

本人是无线电本科，留学的通讯硕士，近二十年都做通讯行业的研发和管理工作，以软件为主，硬件也长期接触供应链，平时注意搜集电子元器件行业的新闻，所以有一些心得。由于本人实际上不属于电子元器件行业，文章中有差错在所难免，不过我相信大方向是不会错的。另外,我推荐大家看深圳宁南山的微博文章。他对中国的各个工业行业,尤其是IT电子业的资料搜集和思考是比较全面的。

总体来说，我国电子元器件行业近年来进步很大，尤其在军用电子元器件上，但是行业整体仍然面临很多挑战，不缺钱，主要缺技术积累，缺人才，仍然需要很长时间才能赶上世界先进水平。对我国电子元器件行业的前景，我是谨慎乐观的。

1、关于电子元器件

电子元器件所包含的产品范围非常广阔，从用量的各种电阻、电容、电感，到各种集成电路（CPU，FPGA， DRAM，Flash闪存芯片等等），再到各种屏幕，各种接插件、连接器，各种光电元器件、感光元器件、摄像头模组，各种电机、麦克风，各种射频元器件（射频功放、滤波器、分频器、开关器件、天线、电缆等等），各种传感器，各种功率器件，等等，甚至一些生产电子产品的材料都算，范围超过一般人想象。当前世界上正在量产的电子元器件SKU有两三千万种，如果加上过去几十年间人类总共生产过的电子元器件，估计SKU有1.6亿种以上。、

电子元器件的生产厂家全世界也有大大小小数千家。有大厂如三星、英特尔，员工数十万人，也有小厂只有几个人（这还不算我国大量的山寨企业）。是的，有些欧美射频天线和波导产品的生产企业员工只有十几到几十个人，名副其实的作坊式企业，但技术都有独到之处。

从生产厂的投资额来讲，的是拥有工艺的集成电路厂和各种屏幕厂，投资额基本在数百亿人民币到一千多亿人民币，这是建设一个厂的价格！当然，如果不选择的工艺，投资额要小很多。实际上大部分的集成电路产品并不需要采用的工艺，这点我下面详细讲。

大量的电子元器件品种并不需要像生产集成电路那样的生产设备，也不需要那么大的投资。这些电子元器件说白了就是对金属和一些材料的高加工，但要做好并不容易。例如，我们常见、档的、电子产品中用量的电阻和电容。普通民用的电阻和电容有两大特点：

· ，需求量极大，每个电路板少则用几十颗，多则用几千颗。

· 第二，价格极其低廉，贴片电阻和电容都是用纸带包装卷在圆盘上销售的，可以直接用在SMT机的进料口上，国产货通常5000-10000颗一卷，售价为十几元到几十元。没错，平均每颗的价格还不到人民币一厘钱。

请看下图▼

但是，请记住，无论这类元器件有多便宜，只要焊到你的电路板上，只要有一颗坏了，就会让你整个电路板报废，无论你的电路板有多值钱。所以，我国的电子产品生产大厂，尽量避免使用国内小厂的电阻电容产品，宁愿使用进口的如三星、TDK等厂家的产品，因为实在承担不起损坏的风险。

TDK和三星等厂家的电阻电容，虽然他们的生产厂投资不需要像集成电路厂那么大，我国中小企业一样能投资得起，但在材料配比，生产工艺方面，TDK、三星等品牌拥有长期的积累，就是能做到生产几百亿颗都保证质量的一致性，次品率极低。这是国内厂家所达不到的。据说有国内厂家去挖日本和韩国的电阻电容工程师，人家给多少钱都不来。所以虽然这类产品非常简单，但直到现在国内厂家在质量上还是赶不上欧美日韩台企业的产品。

今年年初以来，由于种种原因，国内国际的电阻电容产品价格暴涨了好几倍，华强北又暴富了一批炒货的人，我国各大电子产品生产企业非常头疼却没有办法。

再举一个例子，射频滤波器和波导类产品。这类产品除了有几个大厂外，还有大量的欧美日中小企业生产。这类产品是通过电磁波的辐射、传播、反射、感应等原理来工作的，基本上就是金属材料加工而成。在一个电路板上有几条导线排成特殊的形状，有特殊的尺寸，封装到外壳里，焊接到电路板上就能起到滤波器的作用。这类产品的生产设备也简单，也不需要大量投资，我国中小企业也能负担得起。 但是，为什么金属线排成这样就能滤波？为什么形状稍有变化就能导致性能急剧下降？这里面有大量的基础知识和经验积累，即所谓的know-how，欧美企业都是积累了几十年的经验，有他们的技术，我国在这方面积累实在太少。欧美日这类企业往往养着一批有多年经验的老工程师，五六十岁的都有，人家一辈子就干这个，生活平静，一心做技术。这样的人靠砸钱是很难挖出来的。 这里我想问一下国内的电子产业或者IT产业，中国有这样的社会环境，能让五六十岁的普通工程师安心做技术，同时享有较高的社会地位么？中国媒体上净是“30岁的总裁身价十几亿，你再不创业就晚了” “存款几千万才能财务自由”……等等文章制造焦虑的舆论导向，有几个工程师能安心到五六十岁还做技术？有几个企业愿意养这样的老工程师？

总之，电子元器件的品类太多了，即使是生产厂投资不大的，我国也缺乏技术积累，几乎没有办法在短时间内迎头赶上。关键是缺乏这方面的人才，很多时候，人才靠钱是挖不到的。

2、关于集成电路

这部分是重点。先来一段百度百科上的介绍：

集成电路（integrated circuit）（缩写IC）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发明者为杰克·基尔比[基于锗（Ge）的集成电路]和罗伯特·诺伊思[基于硅（Si）的集成电路]。当今半导体工业大多数应用的是基于硅的集成电路。

集成电路技术包括芯片制造技术与设计技术，主要体现在加工设备、加工工艺、封装测试、批量生产及设计创新等能力上。

再细说几个关键概念：

大多数人都听说过摩尔定律——当价格不变时，集成电路上可容纳的元器件的数目，约每隔18-24个月便会增加一倍，性能也将提升一倍。有一段时间，人们说摩尔定律失效了，英特尔自己都做不到了，也有人说实际上IC行业发展比摩尔定律更快了。不论如何，半导体企业一直投入巨资研究新的制程工艺，其标志就是集成的半导体元件的线宽。每制程工艺的进步，都带来更小的线宽、更小的功耗、更高的工作频率，能够集成更多的元件，有更强的性能。

线宽：注意，1毫米=1000微米=1000000纳米，一千倍的关系。从我对半导体行业有印象的时候开始，半导体行业的制程工艺从几十微米到几微米，再到几百纳米、130纳米、65纳米、45纳米、28纳米、20纳米、16纳米、14纳米、10纳米，直到今年三星就要量产的7纳米 (中间可能还有个别其它的线宽)。每隔两三年就更新一代。但是基于这些线宽，各个厂家仍然有不同的工艺技术。有时候线宽也只是一个商业宣传噱头，因为IC电路上的每一个晶体管都是由多种半导体材料搭建而成，每种材料的形状和线宽都可能不同，厂家选择窄那个宣传，仿佛水平，实际上也许并不是。比如网上有很多讨论，英特尔的20纳米制程工艺在实际效果上要强于台积电的16纳米制程工艺。所以我们在评价一个IC厂的制程工艺是否先进时，线宽是一个重要的参考，但不是的。
