凡在本公司购买的产品承诺质保一年！有任何质量问题7天包退！

========================================================

20个不同的CPU:

7种标准型CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP)

6 个紧凑型 CPU（带有集成技术功能和 I/O）（CPU 312C、CPU 313C、CPU 313C-2 PtP、CPU 313C-2 DP、CPU 314C-2 PtP、CPU 314C-2 DP）

5 个故障安全型 CPU（CPU 315F-2 DP、CPU 315F-2 PN/DP、CPU 317F-2 DP、CPU 317F-2 PN/DP、CPU 319F-3 PN/DP）

2种技术型CPU(CPU 315T-2 DP, CPU 317T-2 DP)

18种CPU可在-25°C 至 +60°C的扩展的环境温度范围中使用

具有不同的性能等级，满足不同的应用领域。

CPU  以下型号特价销售代理：

6ES7 312-1AE13-0AB0 CPU312，32K内存

6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO

6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO

6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO

6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO

6ES7 314-1AG13-0AB0 CPU314,96K内存

6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO

6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO

6ES7 315-2AH14-0AB0 CPU315-2DP, 128K内存

6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存

6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存

6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存

6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存

内存卡

6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)

6ES7 953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)

6ES7 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)

6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)

6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)

6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)

开关量模板

6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）

6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）

6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）

6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）

6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）

6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）

6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）

6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接

6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）

6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）

6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）

6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）

6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速

6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）

6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力

6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）

6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）

6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）

6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）

6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）

6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）

6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）

6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）

6ES7 322-1HH01-0AA0 开出模块(16点,继电器)

6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）

6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）

6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块

6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块

模拟量模板

6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)

6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)

6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位)

6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位)4通道模式

6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位，快速)

6ES7 331-1KF01-0AB0 模拟量输入模块(8路, 13位)

6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻

6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶

6ES7 332-5HD01-0AB0 模拟输出模块(4路)

6ES7 332-5HB01-0AB0 模拟输出模块(2路)

6ES7 332-5HF00-0AB0 模拟输出模块(8路)

6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位)

6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）

6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）

附件

6ES7 365-0BA01-0AA0 IM365接口模块

6ES7 360-3AA01-0AA0 IM360接口模块

6ES7 361-3CA01-0AA0 IM361接口模块

6ES7 368-3BB01-0AA0 连接电缆 (1米)

6ES7 368-3BC51-0AA0 连接电缆 (2.5米)

6ES7 368-3BF01-0AA0 连接电缆 (5米)

6ES7 368-3CB01-0AA0 连接电缆 (10米)

6ES7 390-1AE80-0AA0 导轨(480mm)

6ES7 390-1AF30-0AA0

6ES7 390-1AJ30-0AA0 导轨(830mm)

6ES7 390-1BC00-0AA0 导轨(2000mm)

6ES7 392-1AJ00-0AA0 20针前连接器

6ES7 392-1AM00-0AA0 40针前连接器

功能模板

6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块

6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块

6ES7 351-1AH01-0AE0 FM351 定位功能模块

6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘

6ES7 355-0VH10-0AE0 FM355C 闭环控制模块

6ES7 355-1VH10-0AE0 FM355S 闭环控制系统

6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块

6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块

6ES7 338-4BC01-0AB0 SM338位置输入模块

6ES7 352-5AH00-0AE0 FM352-5高速布尔处理器

6ES7 352-5AH00-7XG0 FM352-5功能软件包

通讯模板

6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）

6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）

6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）

6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）

6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）

6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）

6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站

6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站

6ES7 902-1AB00-0AA0 RS232电缆  5m

6ES7 902-1AC00-0AA0 RS232电缆  10m

6ES7 902-1AD00-0AA0 RS232电缆  15m

6ES7 902-2AB00-0AA0 20mA/TTY电缆  5m

6ES7 902-2AC00-0AA0 20mA/TTY电缆  10m

6ES7 902-2AG00-0AA0 20mA/TTY电缆  50m

6ES7 902-3AB00-0AA0 RS485/RS422电缆  5m

6ES7 902-3AC00-0AA0 RS485/RS422电缆  10m

6ES7 902-3AG00-0AA0 RS485/RS422电缆  50m

6GK7 342-5DA02-0XE0 CP342-5通讯模块

6GK7 342-5DF00-0XE0 CP342-5  光纤通讯模块

6GK7 343-5FA01-0XE0 CP343-5通讯模块

6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块

6GK7 343-1EX21-0XE0 CP343-1 以太网通讯模块

6GK7 343-1CX00-0XE0 CP343-1 以太网通讯模块

6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块

6GK7 343-1GX20-0XE0 CP343-1 IT  以太网通讯模块

6GK7 343-1GX21-0XE0 CP343-1 IT  以太网通讯模块(支持PROFINET)

6GK7 343-1HX00-0XE0 CP343-1PN PROFINET以太网通讯模块

6GK7 343-2AH00-0XA0 CP343-2 AS-Interface

6ES7 312-1AE13-0AB0 CPU312，32K内存

6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO

6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO

6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO

6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO

6ES7 314-1AG13-0AB0 CPU314,96K内存

6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO

6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO

6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存

6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存

6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存

6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存

6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存

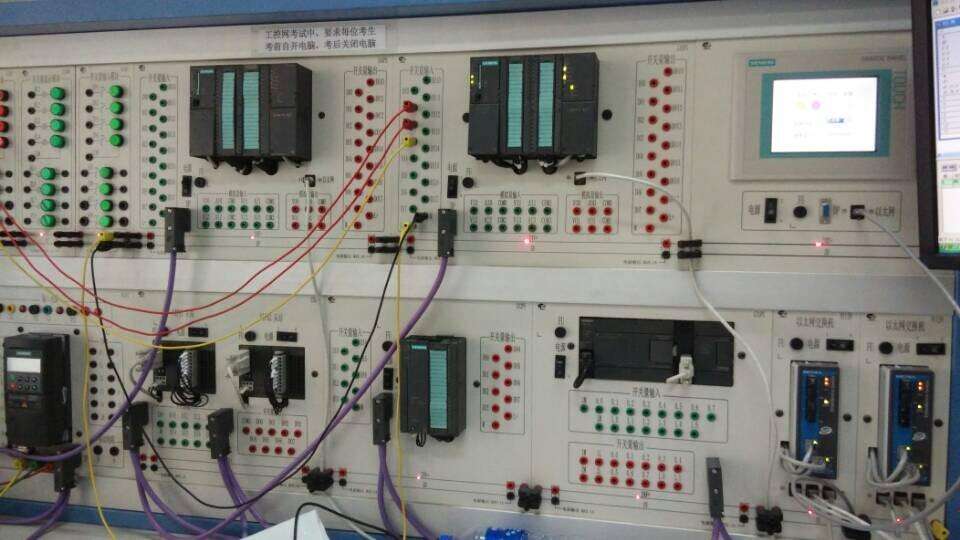

S7-300

一般步骤

S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。

一个系统包含下列组件：

CPU：

不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。

用于数字量和模拟量输入/输出的信号模块 (SM)。

用于连接总线和点对点连接的通信处理器 (CP)。

用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。

根据要求，也可使用下列模块：

用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。

接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。

通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。

SIPLUS 模块可用于扩展的环境条件：

适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。

设计

简单的结构使得 S7-300 使用灵活且易于维护：

安装模块：

只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。

集成的背板总线：

背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。

模块采用机械编码，更换极为容易：

更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。

现场证明可靠的连接：

对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。

TOP 连接：

为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。

规定的安装深度：

所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。

无插槽规则:

信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。

扩展

提供了以下标准 CPU

CPU312，        用于小型工厂

CPU314，        用于对程序量和指令处理速率有额外要求的工厂

CPU315-2 DP，   用于具有中/大规模的程序量以及使用PROFIBUS DP进行分布式组态的工厂

CPU315-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFIne

               t上实现基于组件的自动化中实现分布式智能系统

CPU317-2 DP，   用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的工厂

CPU 17-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，

               在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU319-3 PN/DP，用于具有极大容量程序量何组网能力以及使用PROFIBUS DP和PROFINET

                IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

以下紧凑型 CPU：

CPU312C，      具有集成数字量 I/O 以及集成计数功能的紧凑型 CPU

CPU313C，      具有集成数字量和模拟量 I/O 的紧凑型 CPU

CPU313C-2 PtP，具有集成数字量 I/O 、2个串口和集成计数功能的紧凑型 CPU

CPU313C-2 DP， 具有集成数字量 I/O 、PROFIBUS DP 接口和集成计数功能的紧凑型 CPU

CPU314C-2 PtP，具有集成数字量和模拟量 I/O 、2个串口和集成计数、定位功能的紧凑型 CPU

CPU 14C-2 DP， 具有集成数字量和模拟量 I/O、PROFIBUS DP 接口和集成计数、定位功能的紧凑型 CPU

下列技术型CPU 可以提供：

CPU 315T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有中/高要求、同时需要对8个轴进行常规运动控制的工厂。

CPU 317T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有高要求、又必须同时能够处理运动控制任务的工厂

下列故障安全型CPU 可以提供：

CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障安全型工厂

CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障安全工厂

CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障安全型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

2

所有 CPU 均具有坚固、紧凑的塑料机壳。在前面板上的部件有：

状态和故障 LED

模式选择开关

MPI 端口

CPU 还具有以下配置：

SIMATIC 微型存储卡（MMC 卡）插槽；

MMC 卡替代集成的装载存储器，因此是操作必备品。

使用前连接器连接到集成的 I/O 端口（仅限紧凑型 CPU）

连接 PROFIBUS 总线(仅限于DP型CPU)

RS 422/485 的连接（仅 PtP CPU）

连接 PROFINET(仅限于PN型CPU)

SIMATIC S7-300 CPU 具有高性能、所需空间小以及的维护成本，因此提高了性价比。

高处理速度；

例如，在 CPU 315-2 DP 中，位运算时，0.05 μs；浮点运算时，0.45 μs，

在 CPU 319-3 PN/DP 中，位运算时，0.004 μs；浮点运算时，0.04 μs

扩展数量

作为装载存储器的 SIMATIC 微型存储卡（MMC）：

可在微型存储卡中存储一个完整的项目，包括符号和注释。RUN 模式下也可以进行读/写操作。这样可以降低服务成本

无需电池即可在 MMC 上备份 RAM 数据

编程

使用STEP7中的 LAD、FBD STL 对 CPU 进行编程。可以使用下列编程工具：STEP 7 Basis 和 STEP 7 Professional。

结构粘接材料：通常而言分为结构胶或者双面胶带，主要用于粘接电芯与电芯、电芯与泡棉、电芯和模组外壳等，主要的作用是电芯与模组成为一体化，满足模组的振动、冲击和跌落等要求。

导热材料：主要用于传导电芯的热量，并把模组的热量往外进行转移。

绝缘材料：这个材料往往是与其他材料的要求融合在一起，主要的目标是放置单体电芯出现漏液或者其他破损状态下，整个电池往金属导电材料上引起短路或者绝缘问题。

绝热材料：主要的要求，是隔绝外部的热量进入电池系统，有冷和热两种，我后面进一步介绍火烧实验和温降实验对于电池系统的实际要求。

密封材料：主要是实现电池系统密封的要求，实现IP67的作用。

图1 电池系统里面使用材料概览

我们从方壳、软包和圆柱三方面来比较差异性：

部分方壳电池

方壳电芯在模组内的固定：电芯之间粘接定位，侧板和端板的粘接。方壳电芯本体比较重，所以首要的任务需要固定电芯，根据电芯的膨胀情况，需要考虑在模组内留下足够的缓冲，所以这里需要考虑较高强度的胶。这里粘接的表面为：

铝合金壳体+绝缘膜包覆

绝缘垫片

外框铝材

通常而言，对以上不同的两种基材之间的粘接需要具备足够的强度，同时粘接完成以后需要耐振动，环境特性方面在-40℃～85℃的温度范围内，耐温度冲击性好。而整个胶的操作时间需要进行控制。在选用胶带和胶水的时候，是有些差异的

如果选用胶水，则主要考虑电芯之间的高强度的粘接，采用额外的弹性材料进行缓冲

采用粘弹体的胶带粘接方式，主要是利用到了胶带减震缓冲，吸收能量的特点，强度是保证电芯的冲击方面的测试符合要求

图2 粘接胶的要求

经验总结推荐：方壳电芯之间粘接：双组分聚氨酯DP6310NS,VHBTM双面胶带：4914-02， GTM715

第二部分软包电池

软包电芯与铝壳之间的固定：粘接定位，导热，与PET膜和铝板粘接性好。

由于要固定电芯，还要考虑在里面设计足够的缓冲，形成整体的情况，所以这里需要考虑较高强度的胶，并具有一定的导热系数，使得模组内使用粘接的地方有足够的传热。一半考虑采用双组份聚氨酯导热粘接固定胶或者高硬度导热VHBTM双面胶带。基本的考虑系数主要有热的方面和结构方面，分为导热系数（W/m.k）和粘接强度；进一步考虑，需要在各种环境条件下，比如高低温特性、温度交变下能稳定，也能满足冲击和振动的要求。

图3 结构胶和VHBTM双面胶带

经验总结：软包电池之间粘接：FB49, 粘接泡棉：468MP，9448A,55236

第三部分圆柱型电池组的材料应用

电芯与基座之间的粘接：丙烯酸结构胶，具有很强的粘接强度，起到很好的固定作用；

包括并排放置电芯的底座，底座上设固定并排电芯两极的固定组件、推动并排电芯紧密排列的调节组件、促凝胶组件和将粘好胶的电芯导向运动至促凝胶组件位置的推板组件。由于圆柱电芯的特点，所以需要强调胶水的黏接力、抗剪强度、耐老化、寿命等性能指标，还有电芯表面的处理之后，也需要考虑胶水的导热系数、耐老化、电气绝缘性、阻燃性等性能指标。

经验推荐：圆柱电池与PC支架：双组分环氧DP125UV；PC支架与汇流板铝片：双组分丙烯酸DP8805

在实际操作中，对于结构胶的材料，特别是由上述模组的设计要求，往下深入到胶水的实际特性的时候，需要考虑胶水的特性。以常温特性而言，粘结保证常温状态下粘接稳定的情况下，同时满足于车辆运行的特点，在高温低温环境下也具备出色的耐老化特性。这里就需要通过实际的胶水和选用的材料测试来进行验证。在这里以3M VHBTM 胶带电池粘接性能测试来谈一谈实际的测试方法：

步骤1：在已覆好4914-02的蓝色PETfilm铝板和另一块蓝色PET film铝板粘接上粘贴

步骤2：将PC绝缘罩片用4914-02粘接，黑色PET绝缘罩片用4914-02粘接

步骤3：将PET钢模片与铝板之间用4914-02粘接

步骤4：将所有试片滚压后，一组放置于高低温老化箱中进行老化测试

步骤5：高低温老化后的试样以及在恒温恒湿试验室中放置72小时后的试样，测试动态剪切速度， 剪切速度2in/min

使用这个胶的测试数据，还需要在模组级别进行仿真和测试，我们认为做到后面部件和材料之间的沟通和数据的耦合，是非常重要的事情，供各位参考。
