SIMATIC S7-200 Micro PLC自成一体：:

特别紧凑但是具有惊人的能力－特别是有关它的实时性能－它速度快，功能强大的通讯方案，并且具有操作简便的硬件和软件。但是还有更多特点：

SIMATIC S7-200 Micro PLC具有统一的模块化设计－目前不是很大，但是未来不可限量的定制解决方案。这一切都使得SIMATIC S7-200 Micro PLC在一个紧凑的性能范围内为自动化控制提供一个非常有效和经济的解决方案。

--------------------------------------------------------------------------------

应用领域

简单自动

化任务用SIMATIC S7-200Micro PLC

SIMATIC S7-200的应用领域从更换继电器和接触器一直扩展到在单机、网络以及分布式配置中更复杂的自动化任务。S7-200也越来越多地提供了对以前曾由于经济原因而开发的特殊电子设备的地区的进入。

除了五种不同CPU的全面基本功能，SIMATIC S7-200的模块化系统技术还提供了一系列可升级的专用扩展模块，以满足各种需求对功能性的极高要求。

优点

SIMATIC S7-200发挥统一而经济的解决方案。整个系统的系列特点

强大的性能，

优模块化和

开放式通讯。

S7-200 性能优越，久经考验，适合于工业领域的各种应用：

结构紧凑小巧－狭小空间处任何应用的理想选择

在所有CPU型号中的基本和功能，

大容量程序和数据存储器

杰出的实时响应－在任何时候均可对整个过程进行完全控制，从而提高了质量、效率和安全性

易于使用STEP 7-Micro/WIN工程软件－初学者和的理想选择

集成的 R-S 485接口或者作为系统总线使用

极其快速和的操作顺序和过程控制

通过时间中断完整控制对时间要求严格的流程

--------------------------------------------------------------------------------

设计和功能

可选模块

在性能范围中模块化5个不同的CPU，具有全面的基本功能和集成的Freeport通讯接口

用于各种功能的一系列扩展模块：

－数字/模拟扩展，可升级至具体要求，作为从站的PROFIBUS通讯

－作为主站的AS-Interface通讯

－确切的温度测量

－定位

－远程诊断

－以太网/互联网通讯

－SIWAREX MS

称重模块

HMI功能

带有Micro/WIN附加指令库的STEP 7-Micro/WIN软件

引人注目的系统工程－目前的特点是用于完整自动化任务的各种不同要求的尺寸和的解决方案

主要特点

突出数据记录用记忆卡，配方管理，STEP 7-Micro/WIN的项目节约，以及各种格式的文件存储

PID自动调谐功能

用于扩展通讯选项的2个内置串口，例如：与其它制造商的设备配套使用（CPU 224 XP, CPU 226）

具有内置模拟输入/输出的CPU 224 XP

4 个不同的基本单元

分级的性能能力，适用于变化的应用 ?CPU 221： 智能紧凑型解决方案

CPU 222： 紧凑型解决方案

CPU 224： 紧凑型高性能 CPU

CPU 226： 用于完成复杂技术任务的高性能组件

>其他相关产品订货数据

S7-200进口

CPU221/晶体管 6ES7 211-0AA23-0XB0  全新原装，现货供应

CPU221 继电器 6ES7 211-0BA23-0XB0  全新原装，现货供应

CPU222/晶体管 6ES7 212-1AB23-0XB0  全新原装，现货供应

CPU222/继电器 6ES7 212-1BB23-0XB0  全新原装，现货供应

CPU224/晶体管 6ES7 214-1AD23-0XB0  全新原装，现货供应

CPU224/晶体管 6ES7 214-2AD23-0XB0  全新原装，现货供应

CPU224 继电器 6ES7 214-1BD23-0XB0  全新原装，现货供应

CPU224 继电器 6ES7 214-2BD23-0XB0  全新原装，现货供应

CPU226/晶体管 6ES7 216-2AD23-0XB0  全新原装，现货供应

CPU226/继电器 6ES7 216-2BD23-0XB0  全新原装，现货供应

CPU226XM/晶体管 6ES7 216-2AF22-0XB0  全新原装，现货供应

CPU226XM/继电器 6ES7 216-2BF22-0XB0  全新原装，现货供应

8DI/晶体管 6ES7 221-1BF22-0XA0  全新原装，现货供应

16DI/晶体管 6ES7 221-1BH22-0XA0  全新原装，现货供应

8DI/220VAC 6ES7 221-1EF22-0XA0  全新原装，现货供应

8DO/晶体管 6ES7 222-1BF22-0XA0  全新原装，现货供应

8DO/继电器 6ES7 222-1HF22-0XA0  全新原装，现货供应

8DO/220VAC 6ES7 222-1EF22-0XA0  全新原装，现货供应

4DO/24V 6ES7 222-1BD22-0XA0  全新原装，现货供应

4DO/继电器 6ES7 222-1HD22-0XA0  全新原装，现货供应

4DI/4DO 晶体管 6ES7 223-1BF22-0XA0  全新原装，现货供应

4DI/4DO 继电器 6ES7 223-1HF22-0XA0  全新原装，现货供应

8DI/8DO 晶体管 6ES7 223-1BH22-0XA0  全新原装，现货供应

8DI/8DO 继电器 6ES7 223-1PH22-0XA0  全新原装，现货供应

16DI/16DO 晶体管 6ES7 223-1BL22-0XA0  全新原装，现货供应

16DI/16DO 继电器 6ES7 223-1PL22-0XA0  全新原装，现货供应

32DI/32DO  24V 6ES7 223-1BM22-0XA0  全新原装，现货供应

32DI/32DO  继电器 6ES7 223-1PM22-0XA0  全新原装，现货供应

EM231 4AI 6ES7 231-0HC22-0XA0  全新原装，现货供应

EM231 8AI 6ES7 231-0HF22-0XA0  全新原装，现货供应

2AI 热电阻 6ES7 231-7PB22-0XA0  全新原装，现货供应

4AI 热电阻 6ES7 231-7PC22-0XA0  全新原装，现货供应

4AI 热电偶 6ES7 231-7PD22-0XA0  全新原装，现货供应

8AI 热电偶 6ES7 231-7PF22-0XA0  全新原装，现货供应

EM232 2AO 6ES7 232-0HB22-0XA0  全新原装，现货供应

EM232 4AO 6ES7 232-0HD22-0XA0  全新原装，现货供应

EM235 4AI/1AO 6ES7 235-0KD22-0XA0

EM241 调制解调器 6ES7 241-1AA22-0XA0

CP243-1 以太网模块 6GK7 243-1EX01-0XE0

CP243-1 IT版以太网模块 6GK7 243-1GX00-0XE0

CP243-2 AS-I 模块 6GK7 243-2AX01-0XA0

EM253 定位模块 6ES7 253-1AA22-0XA0

TD 200 6ES7 272-0AA30-0YA1

EM277 PROFIBUS 6ES7 277-0AA22-0XA0

扩展电缆 6ES7 290-6AA20-0XA0

存储器模块 6ES7 291-8GE20-0XA0

存储器模块64K 6ES7 291-8GF23-0XA0

6ES7291-8GH23-0XA0

后备电池 6ES7 291-8BA20-0XA0

PC/PPI电缆 6ES7 901-3BF21-0XA0

PC/PPI电缆 6ES7 901-3CB30-0XA0

PC/PPI电缆USB接口 6ES7 901-3DB30-0XA0

导轨

S7200系统手册

名称 订货号

S7-200CN

CPU222/晶体管 6ES7 212-1AB23-0XB8

CPU222/继电器 6ES7 212-1BB23-0XB8

CPU224/晶体管 6ES7 214-1AD23-0XB8

CPU224/晶体管 6ES7 214-2AD23-0XB8

CPU224 继电器 6ES7 214-1BD23-0XB8

CPU224 继电器 6ES7 214-2BD23-0XB8

CPU224 Xpsi 6ES7 214-2AS23-0XB8

CPU226/晶体管 6ES7 216-2AD23-0XB8

CPU226/继电器 6ES7 216-2BD23-0XB8

EM221数字量输入模块 EM222数字量输出模块EM223数字量输入/输出模块

8DI/晶体管 6ES7 221-1BF22-0XA8

16DI/晶体管 6ES7 221-1BH22-0XA8

8DO/晶体管 6ES7 222-1BF22-0XA8

8DO/继电器 6ES7 222-1HF22-0XA8

4DI/4DO 晶体管 6ES7 223-1BF22-0XA8

4DI/4DO 继电器 6ES7 223-1HF22-0XA8

8DI/8DO 晶体管 6ES7 223-1BH22-0XA8

8DI/8DO 继电器 6ES7 223-1PH22-0XA8

16DI/16DO 晶体管 6ES7 223-1BL22-0XA8

16DI/16DO 继电器 6ES7 223-1PL22-0XA8

32DI/32DO 晶体管 6ES7 223-1BM22-0XA8

32DI/32DO 继电器 6ES7 223-1PM22-0XA8

EM231模拟量输入模块

EM231 4AI 6ES7 231-0HC22-0XA8

2AI 热电阻 6ES7 231-7PB22-0XA8

4AI 热电偶 6ES7 231-7PD22-0XA8

EM232模拟量输出模块

EM232 2AO 6ES7 232-0HB22-0XA8

EM235模拟量输入/输出模块

EM235 4AI/1AO 6ES7 235-0KD22-0XA8

S7-1200系列

CPU1211  AC/DC/Rly 6DI/4DO 6ES7 211-1BD30-0XB0

CPU1211  DC/DC/DC 6DI/4DO 6ES7 211-1AD30-0XB0

CPU1211 DC/DC/Rly 6DI/4DO 6ES7 211-1HD30-0XB0

CPU1212 AC/DC/Rly继电器8DI/6DO 6ES7 212-1BD30-0XB0

CPU1212 DC/DC/DC 8DI/6DO 6ES7 212-1AD30-0XB0

CPU1212  DC/DC/Rly继电器8DI/6DO 6ES7 212-1HD30-0XB0

CPU1214  AC/DC/Rly继电器14DI/10DO 6ES7 214-1BE30-0XB0

CPU1214  DC/DC/DC 14DI/10DO 6ES7 214-1AE30-0XB0

CPU1214  DC/DC/Rly继电器14DI/10DO 6ES7 214-1HE30-0XB0

数字量扩展模块

SM 1222  8 x 继电器输出  6ES7 222-1HF30-0XB0

SM 1222 8 x 24V DC 输出  6ES7 222-1BF30-0XB0

SM1223 8 x 24V DC 输入/8 x 继电器输出 6ES7 223-1PH30-0XB0

SM1223 8 x 24V DC 输入/8 x 24V DC 输出 6ES7 223-1BH30-0XB0

SM 1221 8 x 24V DC 输入 6ES7 221-1BF30-0XB0

SM 1222 16 x 继电器输出 6ES7 222-1HH30-0XB0

SM 1222 16 x 24V DC 输出 6ES7 222-1BH30-0XB0

SM 1223 16 x 24V DC 输入/16 x 继电器输出 6ES7 223-1PL30-0XB0

SM 1223 16 x 24V DC 输入/16 x 24V DC 输出 6ES7 223-1BL30-0XB0

SM 1221  16 x 24V DC 输入 6ES7 221-1BH30-0XB0

模拟量扩展模块

SM 1234 4 x 模拟量输入/2 x 模拟量输出 6ES7 234-4HE30-0XB0

SM 1231 4 x 模拟量输入 6ES7 231-4HD30-0XB0

SM 1232 2 x 模拟量输出 6ES7 232-4HB30-0XB0

通讯扩展模块

CM 1241 RS 485 6ES7 241-1CH30-0XB0

CM 1241 RS 232  6ES7 241-1AH30-0XB0

信号板数字量/模拟量

SB 1223 2 x 24V DC 输入/2 x 24V DC 输出 6ES7 223-0BD30-0XB0

SB 1232 1 x 模拟量输出  6ES7 232-4HA30-0XB0

模拟器

SIM 1274 1214C 模拟器 6ES7 274-1XH30-0XA0

SIM 1274 1211C/1212C 模拟器 6ES7 274-1XF30-0XA0

6EP1 332-1SH71

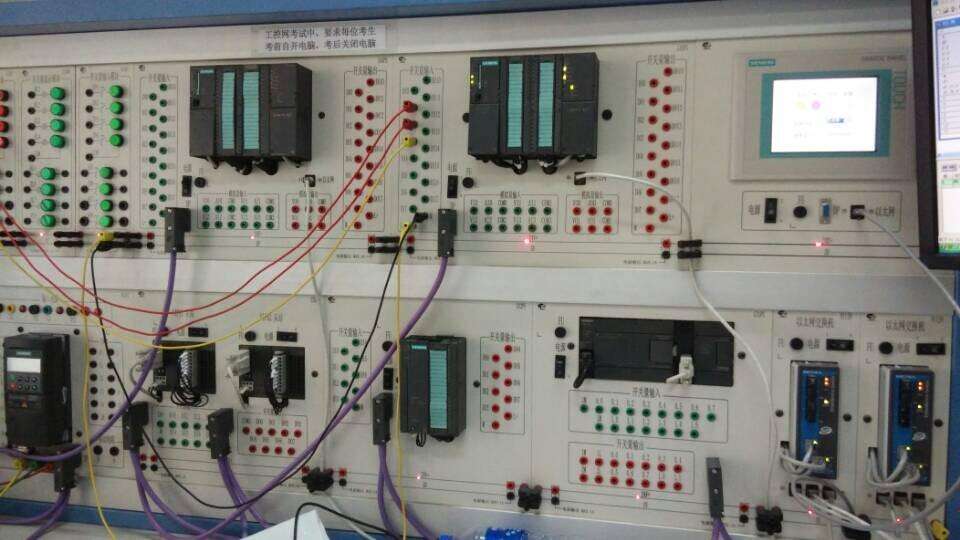

西门子200系列PLC

 SIMATIC S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。

S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

S7-200系列出色表现在以下几个方面：

* 极高的可靠性

* 极丰富的指令集

* 易于掌握

* 便捷的操作

* 丰富的内置集成功能

* 实时特性

* 强劲的通讯能力

* 丰富的扩展模块

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。

应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。

如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。

S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

CPU单元设计：集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出，

CPU 224，CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型：CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点：CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，

CPU 224具有14个输入点和10个输出点。CPU 226具有24个输入点和16个输出点。

中断输入：允许以极快的速度对过程信号的上升沿作出响应。

高速计数器：

CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

CPU224/226

6个高速计数器（30KHz），具有CPU221/222相同的功能。

CPU 222/224/226

可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。

模拟电位器：

CPU221/222 1个

CPU224/226 2个

CPU221/222/224/226还具有

脉冲输出：

2路高频率脉冲输出（20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟：

例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）：

可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块：

用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

编程：CPU 221/222/224/224XP/226

STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。

STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。

如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。

可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。

有两种不同型号的 PC/PPI 电缆：

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。

带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。

当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时，PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间超过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。

Simatic S7--200功能强大的CPU

西门子公司自动化与驱动集团(A&D)正积极拓宽其Simatic S7--200微型PLC的产品范围。CPU226XM是一种带超大容量内存的设备，包括16KB程序内存和10KB数据内存，它专门针对应用范围广、内存要求高的需求而设计。

Simatic S7--200 CPU 226XM微型PLC具有40多个数字输入/输出口，并且通过扩展模块多可扩展为128个数字量输入和120个数字量输出。也可以通过扩展模块连接模拟量的外围设备和温度测量模块。CPU 226XM有两个单独的接口,一个接口用于Simatic S7--200网络，而另一个接口用于Simatic S7--300/400网络中的从站MPI接口。而且，各接口也可以作为一个可自由编程的设备接口被参数化，并通过ASC II协议控制驱动器、modem和打印机。借助通信扩展模块，CPU 226XM还可以用作Profibus-DP网络的从站和AS-i网络的主站。另外，它支持32位浮点运算，包括 三角函数和积分PID控制器。

与所有S7-200 CPU一样，Simatic S7--200 CPU 226XM微型PLC不仅具有24 VDC输入和24 VDC晶体管输出，同时还具有230 VAC输入和继电器输出。由于它的输入电压范围大，可从85V到264V，使其可以在全世界各地使用。

和其它S7--200 CPU一样，用户可以用Step7-Micro/WIN软件进行编程和对新设备组态。序的生成过程。CPU 226XM程序可以用MicroWIN V3.1x进行编辑，甚至在运行状态时也能进行。

6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出

2 6ES7 211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出

3 6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出

4 6ES7 212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出

5 6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出

6 6ES7 214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出

7 6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO

8 6ES7 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO

9 6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出

10 6ES7 216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出

-------------------------------------------------------------------

扩展模块

11 6ES7 221-1BH22-0XA8 EM221 16入 24VDC，开关量

12 6ES7 221-1BF22-0XA8 EM221 8入 24VDC，开关量

13 6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量

14 6ES7 222-1BF22-0XA8 EM222 8出 24VDC，开关量

15 6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量

16 6ES7 222-1HF22-0XA8 EM222 8出 继电器

17 6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET

18 6ES7 222-1HD22-0XA0 EM222 4出 继电器 干触点

19 6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量

20 6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器

21 6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量

22 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器

23 6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量

24 6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器

25 6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量

26 6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器

27 6ES7 231-0HC22-0XA8 EM231 4入*12位，模拟量

28 6ES7 231-7PB22-0XA8 EM231 2入*热电阻，模拟量

29 6ES7 231-7PD22-0XA8 EM231 4入*热电偶，模拟量

30 6ES7 232-0HB22-0XA8 EM232 2出*12位，模拟量

31 6ES7 235-0KD22-0XA8 EM235 4入/1出*12位，模拟量

32 6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块

33 6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模块

34 6ES7 253-1AA22-0XA0 EM253 位控模块

35 6ES7 241-1AA22-0XA0 EM241 调制解调器模块

36 6GK7 243-1EX00-0XE0 CP243-1 工业以太网模块

37 6GK7 243-1GX00-0XE0 CP243-1IT 工业以太网模块

--------------------------------------------------------------

附件

38 6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K

39 6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒

40 6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒

41 6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM

42 6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m

43 6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关

44 6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸

45 6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸

46 6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸

47 6AV6 640-0AA00-0AX0 TD400C文本显示器

48 6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联

----------------------------------------------------------------------

6ES7 272-0AA30-0YA0 TD200文本显示器

6XV1830-0EH10 网络总线

6ES7972-0BB12-0XA0 网络总线连结器，带编程口，垂直电缆出线

6ES7972-0BA12-0XA0 网络总线连结器，不带编程口，垂直电缆出线

6ES7972-0BA41-0XA0 网络总线连结器，不带编程口，35度垂直电缆出线

6ES7972-0BB41-0XA0 网络总线连结器，带编程口，35度垂直电缆出线

 功能模板

6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块

6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块

6ES7 351-1AH01-0AE0 FM351 定位功能模块

6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘

6ES7 355-0VH10-0AE0 FM355C 闭环控制模块

6ES7 355-1VH10-0AE0 FM355S 闭环控制系统

6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块

6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块

6ES7 338-4BC01-0AB0 SM338位置输入模块

6ES7 352-5AH00-0AE0 FM352-5高速布尔处理器

6ES7 352-5AH00-7XG0 FM352-5功能软件包

通讯模板

6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）

6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）

6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）

6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）

6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）

6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）

6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站

6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站

6ES7 902-1AB00-0AA0 RS232电缆  5m

6ES7 902-1AC00-0AA0 RS232电缆  10m

6ES7 902-1AD00-0AA0 RS232电缆  15m

6ES7 902-2AB00-0AA0 20mA/TTY电缆  5m

6ES7 902-2AC00-0AA0 20mA/TTY电缆  10m

6ES7 902-2AG00-0AA0 20mA/TTY电缆  50m

6ES7 902-3AB00-0AA0 RS485/RS422电缆  5m

6ES7 902-3AC00-0AA0 RS485/RS422电缆  10m

S7-200系列出色表现在以下几个方面：

1、极高的可靠性

2、极丰富的指令集

3、易于掌握

4、便捷的操作

5、丰富的内置集成功能

6、实时特性

7、强劲的通讯能力

8、丰富的扩展模块

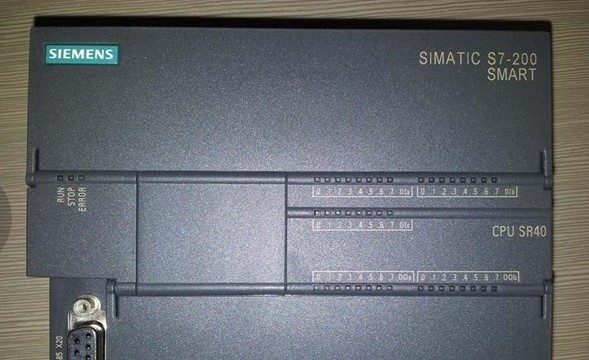

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

而电堆则成为中国燃料电池产业发展的关键因素之一，低成本、高性能、批量供应的国产电堆是燃料电池汽车成本下降从而与传统汽车竞争的关键。

1）从成本上看，电堆占燃料电池系统的成本一半，是 FCV里单一价格的部件，随着产能扩张，未来电堆成本有望在下降 50%以上；

2）从性能上看，电堆性能是燃料电池系统乃至整车性能的决定因素；

3）从技术上看，电堆是整个系统里技术含量部分，无论从流道设计、催化剂制备、MEA合成都有相当门槛。

目前电堆国产化取得长足的进步，关键零部件能实现不同程度的国产化，虽然与国际先进水平仍有差距，但随着不断投入，我们认为差距会迅速缩短：膜电极膜电极组件（membraneelectrodeassembly，MEA）是集膜、催化层、扩散层于一体的组合件，是燃料电池的部件之一。

目前，国际上已经发展了3代 MEA技术路线：

一是把催化层制备到扩散层上（GDE），通常采用丝网印刷方法，其技术已经基本成熟；

二是把催化层制备到膜上（CCM），与第 1种方法比较，在一定程度上提高了催化剂的利用率与耐久性；

三是有序化的MEA，把催化剂如 Pt制备到有序化的纳米结构上，使电极呈有序化结构，有利于降低大电流密度下的传质阻力，进一步提高燃料电池性能，降低催化剂用量。

目前进口产品与国产产品并存，随着新的业者加入，国产比例将不断提高。质子交换膜国内产品从批次品质看达到要求，由于供应链的原因并未占据主流份额，随着国内产业发展，国产质子交换膜的替代将加快。

极板

燃料电池双极板（bipolar plate，BP）的作用是传导电子、分配反应气并带走生成水，从功能上要求双极板材料是电与热的良导体、具有一定的强度以及气体致密性等；稳定性方面要求双极板在燃料电池酸性（pH=2~3）、电位（E=~1.1 V）、湿热（气水两相流，~80℃）环境下具有耐腐蚀性且对燃料电池其他部件与材料的相容无污染性；产品化方面要求双极板材料要易于加工、成本低廉。

目前石墨极板有企业批量供货，金属极板也有部分有企业批量生产。国内市场目前以商用车为主导，石墨极板也许是一段时间性价比合适的选择。催化剂是燃料电池的关键材料之一，其作用是降低反应的活化能，促进氢、氧在电极上的氧化还原过程、提高反应速率。

目前催化剂来源以国际大厂为主，国内有企业开始进入。催化剂方面，之前担心的铂的供应问题随着单耗的迅速下降也已不成问题。气体扩散层在质子交换膜燃料电池中，气体扩散层位于流场和催化层之间，其作用是支撑催化层、稳定电极结构，并具有质/热/电的传递功能。因此 GDL 必须具备良好的机械强度、合适的孔结构、良好的导电性、高稳定性。电堆是燃料电池关键部件电堆由多个单体电池以串联方式层叠组合构成。将双极板与膜电极交替叠合，各单体之间嵌入密封件，经前、后端板压紧后用螺杆紧固拴牢，即构成燃料电池电堆。

电堆是发生电化学反应场所，燃料电池动力系统部分。电堆工作时， 氢气和氧气分别由进口引入，经电堆气体主通道分配至各单电池的双极板，经双极板导流均匀分配至电极，通过电极支撑体与催化剂接触进行电化学反应。

在燃料电池产业链中，电堆处于中游环节。催化剂、质子交换膜、气体扩散层组成膜电极和双极板构成电堆的上游，电堆与空压机、储氢瓶系统、氢气循环泵等其它组件构成燃料电池动力系统，下游应用对应交通领域和备用电源领域，主要是客车、轿车、叉车、固定式电源和便携式电源等。电堆性能达到商业化，铂金不是瓶颈目前燃料电池汽车在速度、加速时间和续航均满足日常使用，商业化瓶颈主要是在耐久性、低温启动和铂金需求方面，目前电堆性能达到商业化需求。

在耐久性方面，丰田和新源动力轿车用电堆寿命超5000h ， Ballard FCvelocity-HD6 燃料电池已经达到超过 25000 小时时间的耐久性记录，已经满足日常乘用车和商用车使用需求。

轿车用电堆耐久性达到5000h，普通乘用车用户日均行驶 2h，轿车可使用 7 年；商用车电堆耐久性达到25000h，一辆商用车日均行驶 8h，使用时间可达到 8 年。

低温性能方面，目前电堆可以应对绝大部分地区和气候，丰田燃料电池汽车和本田燃料电池汽车分别实现了-37℃和-30℃启动；即使在冬天， 燃料电池汽车依然可以满足日常使用。

铂金需求方面，目前本田电堆铂金载量已经低至 0.12g/kg，铂载量还处于持续下降过程中，铂金不会成为燃料电池发展瓶颈。

以本田 Clarity 为例， 单辆燃料电池车催化剂耗铂已经降至 10g 左右，而单辆柴油车需要5g 做铂金作为尾气净化催化剂，目前燃料电池催化剂铂金用量已经降至产业化水平，而且处于持续下降中，不会引起铂金需求短缺。

假设到 2025年单车铂载量5g 计算，燃料电池汽车 100 万辆计算，铂金需求量 5 吨，相对 2017年铂金用量 244 吨，边际增量只有2 ；考虑燃料电池铂载量持续下降和非贵金属催化剂的发展，燃料电池汽车规模化的资源瓶颈并不存在。膜电极1）膜电极（membrane electrodeassembly，MEA）是质子交换膜燃料电池发生电化学反应的场所，是传递电子和质子的介质，为反应气体、尾气和液态水的进出提供通道，膜电极是质子交换膜燃料电池的心脏。

膜电极通常由 5部分组成，即中间的质子交换膜、两侧的阳极催化层和阴极催化层， 外侧的阳极气体扩散层和阴极气体扩散层。

2）当前膜电极在性能和产能方面可以初步满足商业化需求。现阶段性能初步满足产业使用，2015年 MEA，在工况条件下寿命达到 2500小时，性能方面也达到 810mW/cm2。

膜电极厂商具备万平米级产能，目前做膜电极的厂商分为两类，一种是具备膜电极产业化能力，能够自给自足的燃料电池厂商，以丰田和 Ballard为代表。

另外一种是的膜电极供应商，包括 Gore、JM、3M、Toray（Greenerity），都已经具备了不同程度的自动化生产线，年产能在数千平米到万平米级。

MEA生产工艺瞄准低铂和高功率密度，有序化膜电极工艺是未来发展趋势。

膜电极技术经历了三代发展，大体上可以分为热压法、CCM（catalyst coaTIng membrane）法和有序化膜电极三种类型。

目前大部分厂商选择第二代 CCM三合一膜电极技术，有序化膜电极是当下工艺发展趋势。

有序化膜电极能兼顾超薄电极和结构控制，拥有巨大的单位体积的反应活性面积及孔隙结构相互贯通的新奇特性，可以达到高效三相传输、高Pt利用率、高耐久性，使其成为了 PEMFC领域的研究热点，也是下一代膜电极制备技术的主攻方向。

质子交换膜质子交换膜是作为 PEM 燃料电池的组件，主要功能是充当质子通道实现质子快速传导，同时还起阻隔阳极燃料和阴极氧化物的作用，防止燃料（氢气、甲醇等）和氧化物（氧气）在两个电极见发生互串，此外还需要对催化剂层起到支撑作用。

质子交换膜性能好坏直接决定着 PEM 燃料电池的性能和使用寿命，作为 PEM 材料，应具有以下性质：

全氟磺酸膜是主流质子交换膜。质子交换膜根据含氟情况进行分类主要包括全氟磺酸膜、非全氟化质子交换膜、无氟化质子交换膜和复合膜。

目前世界上主流质子交换膜是全氟磺酸膜，全氟磺酸聚合物具有聚四氟乙烯结构，其碳-氟键的键能高，使其力学性能和化学稳定性优异，其聚合物膜的使用寿命远远好于其他膜材料的使用寿命，其次分子链上的亲水性磺酸基团具有优良的氢离子传导特性。

全氟磺酸膜也是目前在 PEMFC中得到广泛应用的质子交换膜，如美国杜邦的 Nafion膜、陶氏公司的 Dow 系列质子交换膜、日本旭化成公司的 Aciplex膜和日本旭哨子公司的 Flemion 膜，其中 Nafion膜应用广泛。用于PEMFC 质子交换膜主要要求1、高的质子传导性能，可以降低电池内阻，提高电流密度。

2、较好的水稳定性、氧化稳定性和化学稳定性，能够阻止聚合物链在活性物质作用下的降解。

3、较低的尺寸变化率，防止膜吸水和脱水过程中的膨胀和收缩引起的局部应力增长而造成膜与电极剥离， 使电池寿命降低。

4、较高的机械强度，可加工性好，满足大规模生产要求。

5、较低的气体（尤其是氢气和氧气）渗透率，以免氢气和氧气在电极表面发生反应，造成电极局部过热， 影响电池的电流效率。

6、适当的性能/价格比。

各类质子交换膜对比催化剂催化剂是燃料电池的关键材料之一，其作用促进氢、氧在电极上的氧化还原过程。目前的催化剂仍是 Pt和 Pt基催化剂。

阳极反应：阳极电催化剂表面的氢气氧化反应（HOR），整体氧化反应可以表示为：

阴极反应：阴极电催化剂

表面的氧还原反应（ORR），整体反应可表示为：

目前的催化剂仍是 Pt和 Pt 基催化剂，当前铂金用量已经降至可接受水平，根据 DOE数据，2015年 Pt含量达到 0.16g/kw，质量比活性大于0.5A/mg。

本田 FCV 燃料电池催化剂 Pt 含量降至0.12g/kw，丰田 Mirai燃料电池催化剂 Pt含量达0.175g/kw。

Pt质量比活性可以通过提高表面 Pt的面积比活性来改善，改变表面Pt面积比活性的重要理论指导是 Pt与其他金属发生相互间作用后，Pt原子的几何结构和电子结构发生改变。

主要研究方向有 Pt合金催化剂、Pt 单层催化剂、Pt 纳米管和 Pt 核壳等：研究非 Pt催化剂替代，包括钯基催化剂和非贵金属催化剂。

气体扩散层多孔气体扩散层将膜电极组合体夹在中间，主要起气体扩散的作用。

多孔扩散层的主要功能包括：

①实现气体在催化层表面的扩散；

②提供机械支撑；

③导通电流；

④排除反应生成水。

扩散层的材质是经疏水材料处理的碳基材料（碳纸或碳布）。疏水材料的作用是防止水在扩散层孔中积聚，影响气体扩散。不同扩散层材料性能指标

气体扩散层通常由基底层和微孔层组成，基底层通常使用多孔的碳纤维纸、碳纤维织布、 碳纤维非纺材料及碳黑纸，也有的利用泡沫金属、金属网等来制备，主要起到支撑微孔层的催化层的作用，微孔层主要是改善基底层孔隙结构的一层碳粉，目的是降低催化层和基底层之间的接触电阻，使得 流道气体以及产生水均匀分配。

工艺方面，气体扩散层所用炭纸初坯的制备方法可分为两种：湿法和干法。

湿法造纸技术制备的扩散层用炭纸具有良好且均匀的大量孔隙，能够通过调节酚醛树脂的量来控制孔隙率的大小，有利于加工成满足实际需求的炭纸。湿法制碳纸工艺

双极板

双极板也叫做流场板，是构成质子交换膜燃料电池重量和体积的主要部分。

它的主要作用有：

1）把反应物通过机加工的通道送到膜电极组，

2）将反应物扩散到电极表面，

3）收集电化学反应产生的电流。双极板需要有良好的导电性和导热性，良好的力学强度和化学稳定性。

现在也有大量开发新材料的研究，其目的是减轻双极板的重量，从而提高燃料电池的功率密度，但均有一定的缺点。

双极板上的流道对于双极板的性能非常重要，不同几何形状的流道在反应物的导流上具有重要影响。

双极板是电堆中的“骨架”，与膜电极层叠装配成电堆，在燃料电池中起到支撑、收集电流、为冷却液提供通道、分隔氧化剂和还原剂等作用。双极板材料主要包括石墨、金属以及复合材料三类。

石墨基双极板在燃料电池的环境中具有非常良好的化学稳定性，同时具有很高的导电率，是目前质子交换膜燃料电池研究和应用中为广泛的材料。

金属材料相比石墨材料具有更好的导电和热传导性能，同时金属材料良好的机加工性能会大大降低双极板的加工难度。

复合材料双极板能较好地结合石墨板与金属板的优点，使电堆装配后达到更好的效果。三种常用双极板性能比较

乘用车燃料电池具有高能量密度需求，金属双极板相较于石墨及复合双极板具有明显优势。

如日本丰田 Mirai燃料电池汽车用金属双极板 PEMFC 模块的功率密度达到 3kW/L，英国 IntelligentEnergy的新一代 EC200-192金属双极板燃料电池模块的功率密度达到5kW/L 。

金属双极板使PEMFC 模块的功率密度大幅提升，金属双极板已成为乘用车燃料电池的主流双极板。目前金属双极板主要供应商有瑞典 Cellimpact、德国 Dana、德国Grabener、美国treadstone 等。双极板上的流道为了增大反应面积，可以将燃料电池内部设计成多种不同的“流道”，使得在体积一定的情况下，反应接触的面积更大，相应的效率也更高。“流道”的设计如下图所示。

虽然单体燃料电池结构比较简单，但燃料电池堆的运作实际上非常复杂。燃料电池系统中还具有发挥水管理、热管理和功率调节等作用的组件，各组件构精密配合方能完成燃料电池的能量转换，并且事先还需要反复和精准的计算机模拟。

例如，如果没有良好的水管理，燃料电池水产生和水除去将失去平衡。质子交换膜在湿度为 30时氢离子导电率严重下降，15时成为绝缘体。

而反应产生的热量很可能加剧水的蒸发，因此需要加湿器来进行加湿。而同时，阴极产生的水则容易淹没电池，导致氧气（空气）无法扩散到电极，降低工作性能。
