Simatic S7--200功能强大的CPU

西门子公司自动化与驱动集团(A&D)正积极拓宽其Simatic S7--200微型PLC的产品范围。CPU226XM是一种带超大容量内存的设备，包括16KB程序内存和10KB数据内存，它专门针对应用范围广、内存要求高的需求而设计。

Simatic S7--200 CPU 226XM微型PLC具有40多个数字输入/输出口，并且通过扩展模块多可扩展为128个数字量输入和120个数字量输出。也可以通过扩展模块连接模拟量的外围设备和温度测量模块。CPU 226XM有两个单独的接口,一个接口用于Simatic S7--200网络，而另一个接口用于Simatic S7--300/400网络中的从站MPI接口。而且，各接口也可以作为一个可自由编程的设备接口被参数化，并通过ASC II协议控制驱动器、modem和打印机。借助通信扩展模块，CPU 226XM还可以用作Profibus-DP网络的从站和AS-i网络的主站。另外，它支持32位浮点运算，包括 三角函数和积分PID控制器。

与所有S7-200 CPU一样，Simatic S7--200 CPU 226XM微型PLC不仅具有24 VDC输入和24 VDC晶体管输出，同时还具有230 VAC输入和继电器输出。由于它的输入电压范围大，可从85V到264V，使其可以在全世界各地使用。

和其它S7--200 CPU一样，用户可以用Step7-Micro/WIN软件进行编程和对新设备组态。序的生成过程。CPU 226XM程序可以用MicroWIN V3.1x进行编辑，甚至在运行状态时也能进行。

6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出

2 6ES7 211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出

3 6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出

4 6ES7 212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出

5 6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出

6 6ES7 214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出

7 6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO

8 6ES7 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO

9 6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出

10 6ES7 216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出

-------------------------------------------------------------------

扩展模块

11 6ES7 221-1BH22-0XA8 EM221 16入 24VDC，开关量

12 6ES7 221-1BF22-0XA8 EM221 8入 24VDC，开关量

13 6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量

14 6ES7 222-1BF22-0XA8 EM222 8出 24VDC，开关量

15 6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量

16 6ES7 222-1HF22-0XA8 EM222 8出 继电器

17 6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET

18 6ES7 222-1HD22-0XA0 EM222 4出 继电器 干触点

19 6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量

20 6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器

21 6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量

22 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器

23 6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量

24 6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器

25 6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量

26 6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器

27 6ES7 231-0HC22-0XA8 EM231 4入*12位，模拟量

28 6ES7 231-7PB22-0XA8 EM231 2入*热电阻，模拟量

29 6ES7 231-7PD22-0XA8 EM231 4入*热电偶，模拟量

30 6ES7 232-0HB22-0XA8 EM232 2出*12位，模拟量

31 6ES7 235-0KD22-0XA8 EM235 4入/1出*12位，模拟量

32 6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块

33 6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模块

34 6ES7 253-1AA22-0XA0 EM253 位控模块

35 6ES7 241-1AA22-0XA0 EM241 调制解调器模块

36 6GK7 243-1EX00-0XE0 CP243-1 工业以太网模块

37 6GK7 243-1GX00-0XE0 CP243-1IT 工业以太网模块

--------------------------------------------------------------

附件

38 6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K

39 6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒

40 6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒

41 6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM

42 6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m

43 6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关

44 6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸

45 6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸

46 6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸

47 6AV6 640-0AA00-0AX0 TD400C文本显示器

48 6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联

----------------------------------------------------------------------

6ES7 272-0AA30-0YA0 TD200文本显示器

6XV1830-0EH10 网络总线

6ES7972-0BB12-0XA0 网络总线连结器，带编程口，垂直电缆出线

6ES7972-0BA12-0XA0 网络总线连结器，不带编程口，垂直电缆出线

6ES7972-0BA41-0XA0 网络总线连结器，不带编程口，35度垂直电缆出线

6ES7972-0BB41-0XA0 网络总线连结器，带编程口，35度垂直电缆出线

 功能模板

6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块

6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块

6ES7 351-1AH01-0AE0 FM351 定位功能模块

6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘

6ES7 355-0VH10-0AE0 FM355C 闭环控制模块

6ES7 355-1VH10-0AE0 FM355S 闭环控制系统

6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块

6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块

6ES7 338-4BC01-0AB0 SM338位置输入模块

6ES7 352-5AH00-0AE0 FM352-5高速布尔处理器

6ES7 352-5AH00-7XG0 FM352-5功能软件包

通讯模板

6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）

6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）

6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）

6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）

6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）

6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）

6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站

6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站

6ES7 902-1AB00-0AA0 RS232电缆  5m

6ES7 902-1AC00-0AA0 RS232电缆  10m

6ES7 902-1AD00-0AA0 RS232电缆  15m

6ES7 902-2AB00-0AA0 20mA/TTY电缆  5m

6ES7 902-2AC00-0AA0 20mA/TTY电缆  10m

6ES7 902-2AG00-0AA0 20mA/TTY电缆  50m

6ES7 902-3AB00-0AA0 RS485/RS422电缆  5m

6ES7 902-3AC00-0AA0 RS485/RS422电缆  10m

S7-200系列出色表现在以下几个方面：

1、极高的可靠性

2、极丰富的指令集

3、易于掌握

4、便捷的操作

5、丰富的内置集成功能

6、实时特性

7、强劲的通讯能力

8、丰富的扩展模块

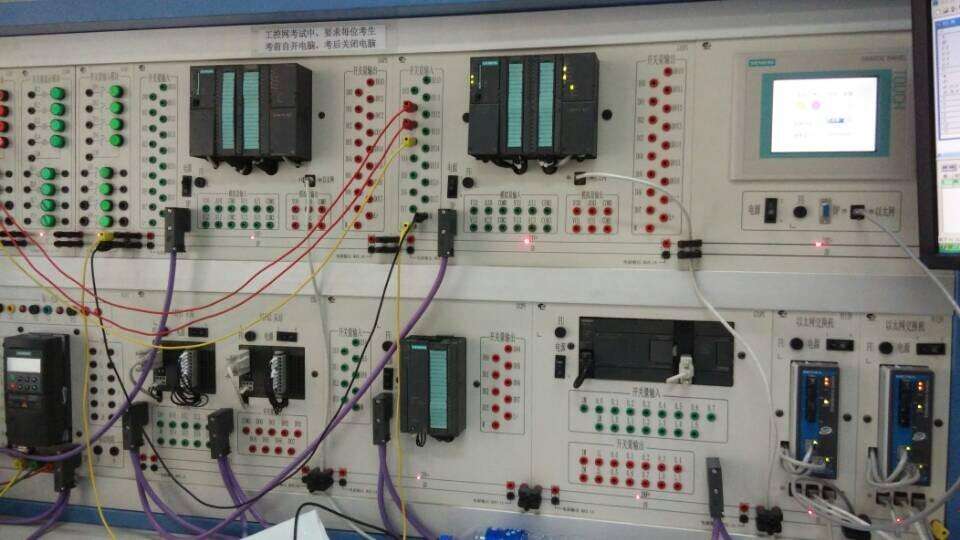

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

To the top of the page

功能与设计

CPU单元设计

集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型

CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点

CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。

本机模拟量输入/输出点

CPU 224XP具有2个输入点，1个输出点。

中断输入

允许以极快的速度对过程信号的上升沿作出响应。

高速计数器

-CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

-CPU 224/224XP/226

6个高速计数器（30KHz），具有CPU 221/222相同的功能。

模拟电位器

CPU 221/222 1个

CPU 224/224XP/226 2个

2路高频率脉冲输出（20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟

例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）

可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块

用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

编程

STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。

STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。

如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。  可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。

有两种不同型号的 PC/PPI 电缆：

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。

带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。

进口CPU:

订货号：                        注释：

6ES7211-0AA23-0XB0    CPU221   DC/DC/DC 6 输入/4 输出

6ES7211-0BA23-0XB0    CPU221   AC/DC/ 继电器6 输入/4 输出

6ES7212-1AB23-0XB0    CPU222   DC/DC/DC 8 输入/6 输出

6ES7212-1BB23-0XB0    CPU222   AC/DC/ 继电器8 输入/6 输出

6ES7214-1AD23-0XB0    CPU224   DC/DC/DC 14 输入/10 输出

6ES7214-1BD23-0XB0    CPU224   AC/DC/ 继电器14 输入/10 输出

6ES7214-2AD23-0XB0    CPU224   XP DC/DC/DC 14 输入/10 输出

6ES7214-2BD23-0XB0    CPU224   XP AC/DC/ 继电器 14 输入/10 输出

6ES7216-2AD23-0XB0    CPU226   DC/DC/DC 24 输入/16 输出

6ES7216-2BD23-0XB0    CPU226   AC/DC/ 继电器24 输入/16 输出

进口扩展模块：

6ES7221-1BF22-0XA0    EM221    数字量输入模块，8 输入24V DC

6ES7221-1EF22-0XA0    EM221    数字量输入模块，8 输入(交流120/230VAC)

6ES7221-1BH22-0XA0    EM221    数字量输入模块，16 输入24 VDC

6ES7222-1BF22-0XA0    EM222    数字量输出模块，8 输出24 VDC

6ES7222-1HF22-0XA0    EM222    数字量输出模块，8 输出继电器

6ES7222-1EF22-0XA0    EM222    数字量输出模块，8 输出(交流120/230VAC)

6ES7222-1BD22-0XA0    EM222    数字量输出模块，4 输出24VDC-5A

6ES7222-1HD22-0XA0    EM222    数字量输出模块，4 输出继电器-10A

6ES7223-1BF22-0XA0    EM223    数字量输入/输出模块，4 输入/4 输出24V DC

6ES7223-1HF22-0XA0    EM223    数字量输入/输出模块，4 输入24 VDC/4 继电器输出

6ES7223-1BH22-0XA0    EM223    数字量输入/输出模块，8 输入/8 输出24 VDC

6ES7223-1PH22-0XA0    EM223    数字量输入/输出模块，8 输入24 VDC/8 继电器输出

6ES7223-1BL22-0XA0    EM223    数字量输入/输出模块，16 输入/16 输出24 VDC

6ES7223-1PL22-0XA0    EM223    数字量输入/输出模块，16 输入24 VDC/16 继电器输出

6ES7231-0HC22-0XA0    EM231    模拟量输入模块，4 输入

6ES7231-7PB22-0XA0    EM231    2路输入热电阻

6ES7231-7PD22-0XA0    EM231    4路输入热电偶

6ES7232-0HB22-0XA0    EM232    模拟量输出模块，2 输出

6ES7235-0KD22-0XA0    EM235    模拟量输入/输出模块4 输入/1 输出

6ES7241-1AA22-0XA0    EM241    调制解调器模块

6ES7253-1AA22-0XA0    EM253    定位模块

6ES7277-0AA22-0XA0    EM277    PROFIBUS-DP模块

6GK7243-1EX00-0XE0    CP243-1  以太网模块

6GK7243-1GX00-0XE0    CP243-1  IT版以太网模块
