S7-200系列出色表现在以下几个方面：

1、极高的可靠性

2、极丰富的指令集

3、易于掌握

4、便捷的操作

5、丰富的内置集成功能

6、实时特性

7、强劲的通讯能力

8、丰富的扩展模块

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

To the top of the page

功能与设计

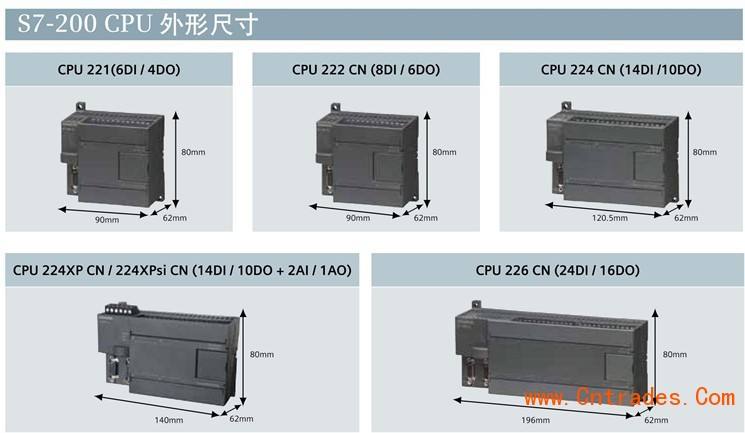

CPU单元设计

集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型

CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点

CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。

本机模拟量输入/输出点

CPU 224XP具有2个输入点，1个输出点。

中断输入

允许以极快的速度对过程信号的上升沿作出响应。

高速计数器

-CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

-CPU 224/224XP/226

6个高速计数器（30KHz），具有CPU 221/222相同的功能。

模拟电位器

CPU 221/222 1个

CPU 224/224XP/226 2个

2路高频率脉冲输出（20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟

例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）

可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块

用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

编程

STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。

STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。

如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。  可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。

有两种不同型号的 PC/PPI 电缆：

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。

带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。

进口CPU:

订货号：                        注释：

6ES7211-0AA23-0XB0    CPU221   DC/DC/DC 6 输入/4 输出

6ES7211-0BA23-0XB0    CPU221   AC/DC/ 继电器6 输入/4 输出

6ES7212-1AB23-0XB0    CPU222   DC/DC/DC 8 输入/6 输出

6ES7212-1BB23-0XB0    CPU222   AC/DC/ 继电器8 输入/6 输出

6ES7214-1AD23-0XB0    CPU224   DC/DC/DC 14 输入/10 输出

6ES7214-1BD23-0XB0    CPU224   AC/DC/ 继电器14 输入/10 输出

6ES7214-2AD23-0XB0    CPU224   XP DC/DC/DC 14 输入/10 输出

6ES7214-2BD23-0XB0    CPU224   XP AC/DC/ 继电器 14 输入/10 输出

6ES7216-2AD23-0XB0    CPU226   DC/DC/DC 24 输入/16 输出

6ES7216-2BD23-0XB0    CPU226   AC/DC/ 继电器24 输入/16 输出

进口扩展模块：

6ES7221-1BF22-0XA0    EM221    数字量输入模块，8 输入24V DC

6ES7221-1EF22-0XA0    EM221    数字量输入模块，8 输入(交流120/230VAC)

6ES7221-1BH22-0XA0    EM221    数字量输入模块，16 输入24 VDC

6ES7222-1BF22-0XA0    EM222    数字量输出模块，8 输出24 VDC

6ES7222-1HF22-0XA0    EM222    数字量输出模块，8 输出继电器

6ES7222-1EF22-0XA0    EM222    数字量输出模块，8 输出(交流120/230VAC)

6ES7222-1BD22-0XA0    EM222    数字量输出模块，4 输出24VDC-5A

6ES7222-1HD22-0XA0    EM222    数字量输出模块，4 输出继电器-10A

6ES7223-1BF22-0XA0    EM223    数字量输入/输出模块，4 输入/4 输出24V DC

6ES7223-1HF22-0XA0    EM223    数字量输入/输出模块，4 输入24 VDC/4 继电器输出

6ES7223-1BH22-0XA0    EM223    数字量输入/输出模块，8 输入/8 输出24 VDC

6ES7223-1PH22-0XA0    EM223    数字量输入/输出模块，8 输入24 VDC/8 继电器输出

6ES7223-1BL22-0XA0    EM223    数字量输入/输出模块，16 输入/16 输出24 VDC

6ES7223-1PL22-0XA0    EM223    数字量输入/输出模块，16 输入24 VDC/16 继电器输出

6ES7231-0HC22-0XA0    EM231    模拟量输入模块，4 输入

6ES7231-7PB22-0XA0    EM231    2路输入热电阻

6ES7231-7PD22-0XA0    EM231    4路输入热电偶

6ES7232-0HB22-0XA0    EM232    模拟量输出模块，2 输出

6ES7235-0KD22-0XA0    EM235    模拟量输入/输出模块4 输入/1 输出

6ES7241-1AA22-0XA0    EM241    调制解调器模块

6ES7253-1AA22-0XA0    EM253    定位模块

6ES7277-0AA22-0XA0    EM277    PROFIBUS-DP模块

6GK7243-1EX00-0XE0    CP243-1  以太网模块

6GK7243-1GX00-0XE0    CP243-1  IT版以太网模块

6GK7243-2AX01-0XA0    CP243-2  AS-i接口模块

西门子（南京）CPU：

6ES7212-1AB23-0XB8    CPU222 CN DC/DC/DC 8 输入/6 输出

6ES7212-1BB23-0XB8    CPU222 CN AC/DC/ 继电器8 输入/6 输出

6ES7214-1AD23-0XB8    CPU224 CN DC/DC/DC 14 输入/10 输出

6ES7214-1BD23-0XB8    CPU224 CN AC/DC/ 继电器14 输入/10 输出

6ES7214-2AD23-0XB8    CPU224XP CN DC/DC/DC 14 输入/10 输出

6ES7214-2BD23-0XB8    CPU224XP CN AC/DC/ 继电器 14 输入/10 输出

6ES7216-2AD23-0XB8    CPU226 CN DC/DC/DC 24 输入/16 输出

6ES7216-2BD23-0XB8    CPU226 CN AC/DC/继电器24 输入/16 输出

西门子（南京）扩展模块：

6ES7221-1BF22-0XA8    EM221 CN 数字量输入模块，8 输入24VDC

6ES7221-1BH22-0XA8    EM221 CN 数字量输入模块，16 输入24VDC

6ES7222-1BF22-0XA8    EM222 CN 数字量输出模块，8 输出24VDC

6ES7222-1HF22-0XA8    EM222 CN 数字量输出模块，8 输出继电器

6ES7223-1BF22-0XA8    EM223 CN 数字量输入/输出模块，4输入/4 输出24VDC

6ES7223-1HF22-0XA8    EM223 CN 数字量输入/输出模块，4输入24 VDC/4继电器输出

6ES7223-1BH22-0XA8    EM223 CN 数字量输入/输出模块，8输入/8 输出24VDC

6ES7223-1PH22-0XA8    EM223 CN 数字量输入/输出模块，8输入24 VDC/8继电器输出

6ES7223-1BL22-0XA8    EM223 CN 数字量输入/输出模块，16输入/16 输出24VDC

6ES7223-1PL22-0XA8    EM223 CN 数字量输入/输出模块，16输入24 VDC/16 继电器输出

6ES7231-0HC22-0XA8    EM231 CN 模拟量输入模块，4输入

6ES7231-7PB22-0XA8    EM231 CN 2 路输入热电阻

6ES7231-7PD22-0XA8    EM231 CN 4 路输入热电偶

6ES7232-0HB22-0XA8    EM232 CN 模拟量输出模块，2输出

6ES7235-0KD22-0XA8    EM235 CN 模拟量输入/输出模块4输入/1输出

原装S7-200PLC附件：

6ES7850-2BC00-0YX0    S7-200工具包：TP-Designer for TP070，Version 1.0 (CD-ROM)

6ES7830-2BC00-0YX0    STEP 7-Micro/WIN Add-on: STEP 7-Micro/WIN 32 指令库，V1.1 (CD-ROM)

西门子CP5611通讯卡：

6GK1541-1AA00         CP 5411: 短AT ISA卡

6GK1551-1AA00         CP 5511: PCMCIA，Type II

6GK1551-2AA00         CP 5512 西门子CP5512通讯卡

6GK1561-1AA00         CP 5611 A1 西门子CP5611网卡   通讯网卡: PCI 卡(3.0 及以上版本)

6GK1561-1AA01         CP 5611 A2 西门子CP5611通讯卡 通讯处理器CP5611 A2的PCI卡

6GK1562-1AA00         CP 5621 A2 DP通讯卡

西门子进口网络总线-总线连接器：

6XV1830-0AH10         PROFIBUS总线电缆

6XV1830-0EH10         PROFIBUS总线电缆

6XV1840-2AH10         profibus总线电缆

6XV1830-3EH10         profibus总线电缆

6XV1830-5FH10         profibus总线电缆

6ES7972-0BB12-0XA0    网络总线连接器，带编程口，  垂直电缆出线

6ES7972-0BA12-0XA0    网络总线连接器，不带编程口，垂直电缆出线

6ES7972-0BA41-0XA0    网络总线连接器，不带编程口，35°垂直电缆出线

6ES7972-0BB41-0XA0    网络总线连接器，带编程口，  35°垂直电缆出线

6ES7972-0BA50-0XA0    网络总线连接器，90°无编程口快速总线连接器

6ES7972-0BB50-0XA0    网络总线连接器，90°带编程口快速总线连接器

6ES7972-0BA52-0XA0    网络总线连接器，不带编程口，垂直电缆出线

6ES7972-0BB52-0XA0    网络总线连接器，带编程口，  垂直电缆出线

6GK1500-0FC00         网络总线连接器

6GK1500-0FC10         网络总线连接器

6GK1500-0EA02         网络总线连接器

6GK1905-6AA00         网络线缆剥线工具
