本公司只销售西门子原装，享受西门子一年保修！

          ----------------

标准型CPU模块，晶体管输出，24输入/16输出   6ES7288-1ST40-0AA0

标准型CPU模块，继电器输出，36输入/24输出   6ES7288-1SR60-0AA0

标准型CPU模块，晶体管输出，36输入/24输出   6ES7288-1ST60-0AA0

经济型CPU模块，继电器输出，24输入/16输出   6ES7288-1CR40-0AA0

扩展模块EM

数字量输入模块，8输入                6ES7288-2DE08-0AA0

数字量输出模块，8输入/继电器输出     6ES7288-2DR08-0AA0

数字量输出模块，8输入/输出           6ES7288-2DT08-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DR16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DR32-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DT16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DT32-0AA0

模拟量输入模块，4输入                6ES7288-3AE04-0AA0

模拟量输出模块，2输出                6ES7288-3AQ02-0AA0

模拟量输入/输出模块，4输入/2输出     6ES7288-3AM06-0AA0

热电阻输入模块，2通道                6ES7288-3AR02-0AA0

信号板

通信信号板，R485/R232                6ES7288-5CM01-0AA0

数定量扩展信号板，2*2输出            6ES7288-5DT04-0AA0

模拟量扩展信号板，1*12位模拟量输出   6ES7288-5AQ01-0AA0

smart700IE  SMART LINE 触摸屏，7寸，64K色真彩显示，集成以太网接      6AV6648-0BC11-3AX0

smart1000IE  SMART LINE 触摸屏，10.2寸，64K色真彩显示，集成以太网接      6AV6648-0BE11-3AX0

TD400C   蓝色背光LCD,4行文本显示器，可自定义前面板        6AV6640-0AA00-0AX0

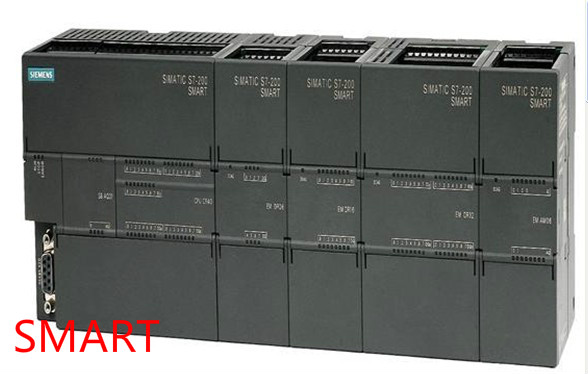

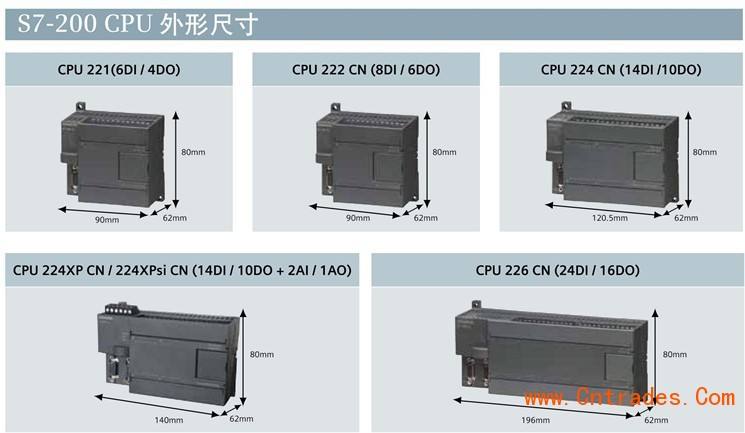

SIMATIC S7-200 SMART 订货数据

中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0

EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR16-0AA0

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR32-0AA0

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES7 288-2DT16-0AA0

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES7 288-2DT32-0AA0

EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0

EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0

EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0

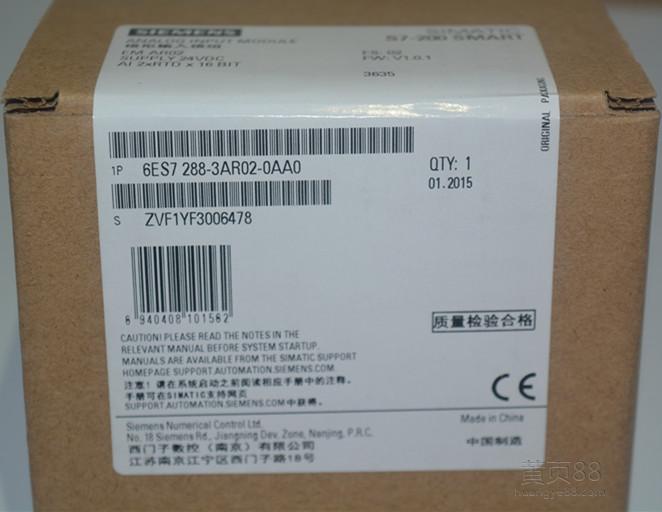

EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0

信号板 SB 订货号

SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES7 288-5DT04-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0

附件订货号

PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00

PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10

CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0HMI 操作面板 订货号

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，6AV6 640-0AA00-0AX0

Smart 700 6AV6 648-0AC11-3AX0

Smart 1000 6AV6 648-0AE11-3AX0

西门子触摸屏详细订货号：

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，可自定义前面板6AV6 640-0AA00-0AX0

HMI

6AV6 640-0BA11-0AX0

OP 73 micro s7-200系列用

6AV6 640-0CA11-0AX0

TP177 micro 触摸式 s7-200系列用

6AV6 640-0DA11-0AX0

K-TP 178 micro s7-200系列用

机型丰富，更多选择

提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数高可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。 选件扩展，定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。 高速芯片，性能卓越

配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。 以太互联，经济便捷

CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。 三轴脉冲，运动自

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。 通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。 软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。 完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。

Design

S7-200 SMART 带来两种不同类型的CPU 模块:

标准型 继电器输出型(SR20 / SR40 / SR60) 晶体管输出型(ST40 / ST60) 经济型

 -    继电器输出型(CR40)

标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。具有：

以太网接口 RS485 串口 支持 Micro SD 卡 高速计数 I/O 模块扩展 1) 信号板扩展 1) 实时时钟 1) 高速脉冲输出 2)

信号板组态：

在系统块选择标准型CPU模块后，SB选项里会出现上述三种信号板：

选择SB DT04 时，系统自动分配I7.0 和Q7.0 做为I/O 映像区的起始位 选择SB AQ01 时，系统自动分配AQW12 做为I/O 映像区 选定SB CM01 时，在端口类型设置框里选择RS232 或RS485 即可

Functions

网络通信

S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板，其通信端口数量多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。

以太网通信

所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：

可作为程序端口（使用普通网线即可） 与SMART LINE HMI 进行通信 通过交换机与多台以太网设备进行通信，实现数据的快速交互 多支持4 个设备通信 串口通信

S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，多支持4 个设备。串口支持下列协议： Modbus-RTU PPI USS 自由口通信 与上位机的通信

通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。

（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）

运动控制

三轴 100 kHz 高速脉冲输出，完美实现定位.

运动控制基本功能 标准型晶体管输出CPU 模块，ST40/ST60 提供3 轴100 kHz 高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的 CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能 PWM 和运动控制向导设置

为了简化您应用程序中位控功能的使用，STEP 7- Micro/WINSMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。

PWM 向导设置根据用户选择的PWM 脉冲个数， 生成相应的PWMx_RUN 子程序框架用于编辑。

运动控制向导多提供3 轴脉冲输出的设置，脉冲输出速度从20 Hz 到100 kHz 可调。 运动控制功能特点 提供可组态的测量系统，输入数据时既可以使用工程单位（如英寸或厘米），也可以使用脉冲数 提供可组态的反冲补偿 支持、相对和手动位控模式 支持连续操作 提供多达32 组运动动包络，每组包络多可设置16 种速度 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和终的接近方向进行选择 运动控制的监控

为了帮助用户开发运动控制方案，STEP 7- Micro/WIN SMART 提供运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段就能轻松监控运动控制功能的操作。

使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络 显示位控操作的当前速度、当前位置和当前方向，以及输入和输出LED（脉冲LED 除外）的状态 查看修改在CPU 模块中存储的位控操作的组态设置

1 可靠性高，抗***能力强

高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路

集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母"IC"(也有用文字符号"N"等)表示。

技术，采用严格的生产工艺制造，内部电路采取了先进的抗***技术，具有很高的可靠性。使用PLC构成控制系统，和同等规模的继电接触器

接触器是一种应用广泛的开关电器。接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 [全文]

系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。这样，整个系统的可靠性极高。

2 配套齐全，功能完善，适用性强

PLC发展到今天，已经形成了各种规模的系列化产品，可以用于各种规模的工业控制场合。除了逻辑处理功能以外，PLC大多具有完善的数据运算能力，可用于各种数字控制领域。多种多样的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。

3 易学易用，深受工程技术人员欢迎

PLC是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，为不熟悉电子电路、不懂计算机原理和汇编语言的人从事工业控制打开了方便之门。

4 系统设计的工作量小，维护方便，容易改造

(1) 设计与维护

PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时日常维护也变得容易起来，更重要的是使同一设备经过改变程序而改变生产过程成为可能。特别适合多品种、小批量的生产场合。

(2) 安装与布线

动力线、控制线以及PLC的电源线

电源线是用作电气组件或设备与电源的连接线，通常来说指电线与其一端连接的插头或尾插的集合体，是电器产品的基本零部件之一。电源线分为电线和插头两部分。

和I／O线应分别配线，隔离变压器与PLC和I／O之间应采用双绞线连接。将PLC的I／O线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，若条件允许，分槽走线，这不仅能使其有尽可能大的空间距离，并能将***降到限度。

PLC应远离强***源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线(二者之间距离应大于200 mm)。与PLC装在同一个柜子内的电感性负载，如功率较大的继电器、接触器的线圈，应并联RC消弧电路。

PLC的输入与输出采用分开走线，开关量与模拟量也要分开敷设。模拟量***的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻

电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 应小于屏蔽层电阻的1／10。

交流输出线和直流输出线不要用同一根电缆

电缆是一种用以传输电能信息和实现电磁能转换的线材产品。既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。

，输出线应尽量远离高压线和动力线，避免并行。

(3)I／O端的接线

输入接线：输入接线一般不要太长。但如果环境***较小，电压降不大时，输入接线可适当长些；输入／输出线不能用同一根电缆，输入／输出线要分开；尽可能采用常开触点形式连接到输入端，使编制的梯形图与继电器原理图一致，便于阅读。

输出连接：输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的输出电压，但在同一组中的输出只能用同一类型、同一电压等级的电源。由于PLC的输出元件被封装在印制电路板上，并且连接至端子

端子通常指由铜材等冲制而成的连接器接触件。端子是连接电气线路的常用元件，主要在器件与组件、组件与机柜、系统与子系统之间起电连接和***传递的作用，并且尽量保持系统与系统之间不发生***失真和能量损失的变化.

板，若将连接输出元件的负载短路，将烧毁印制电路板。采用继电器输出时，所承受的电感性负载的大小，会影响到继电器的使用寿命，因此，使用电感性负载时应合理选择，或加隔离继电器。PLC的输出负载可能产生***，因此要采取措施加以控制，如直流输出的续流管保护，交流输出的阻容吸收电路，晶体管
