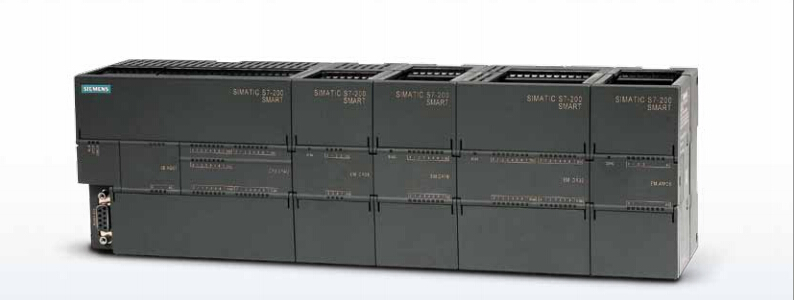

S7-200 SMART 带来两种不同类型的CPU 模块:

标准型 继电器输出型(SR20 / SR40 / SR60) 晶体管输出型(ST40 / ST60) 经济型

 -    继电器输出型(CR40)

标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。具有：

以太网接口 RS485 串口 支持 Micro SD 卡 高速计数 I/O 模块扩展 1) 信号板扩展 1) 实时时钟 1) 高速脉冲输出 2)

信号板组态：

在系统块选择标准型CPU模块后，SB选项里会出现上述三种信号板：

选择SB DT04 时，系统自动分配I7.0 和Q7.0 做为I/O 映像区的起始位 选择SB AQ01 时，系统自动分配AQW12 做为I/O 映像区 选定SB CM01 时，在端口类型设置框里选择RS232 或RS485 即可

Functions

网络通信

S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板，其通信端口数量多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。

以太网通信

所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：

可作为程序端口（使用普通网线即可） 与SMART LINE HMI 进行通信 通过交换机与多台以太网设备进行通信，实现数据的快速交互 多支持4 个设备通信 串口通信

S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，多支持4 个设备。串口支持下列协议： Modbus-RTU PPI USS 自由口通信 与上位机的通信

通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。

（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）

运动控制

三轴 100 kHz 高速脉冲输出，完美实现定位.

运动控制基本功能 标准型晶体管输出CPU 模块，ST40/ST60 提供3 轴100 kHz 高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的 CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能 PWM 和运动控制向导设置

为了简化您应用程序中位控功能的使用，STEP 7- Micro/WINSMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。

PWM 向导设置根据用户选择的PWM 脉冲个数， 生成相应的PWMx_RUN 子程序框架用于编辑。

运动控制向导多提供3 轴脉冲输出的设置，脉冲输出速度从20 Hz 到100 kHz 可调。 运动控制功能特点 提供可组态的测量系统，输入数据时既可以使用工程单位（如英寸或厘米），也可以使用脉冲数 提供可组态的反冲补偿 支持、相对和手动位控模式 支持连续操作 提供多达32 组运动动包络，每组包络多可设置16 种速度 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和终的接近方向进行选择 运动控制的监控

为了帮助用户开发运动控制方案，STEP 7- Micro/WIN SMART 提供运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段就能轻松监控运动控制功能的操作。

使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络 显示位控操作的当前速度、当前位置和当前方向，以及输入和输出LED（脉冲LED 除外）的状态 查看修改在CPU 模块中存储的位控操作的组态设置

1 可靠性高，抗***能力强

高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路

集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母"IC"(也有用文字符号"N"等)表示。

技术，采用严格的生产工艺制造，内部电路采取了先进的抗***技术，具有很高的可靠性。使用PLC构成控制系统，和同等规模的继电接触器

接触器是一种应用广泛的开关电器。接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 [全文]

系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。这样，整个系统的可靠性极高。

2 配套齐全，功能完善，适用性强

PLC发展到今天，已经形成了各种规模的系列化产品，可以用于各种规模的工业控制场合。除了逻辑处理功能以外，PLC大多具有完善的数据运算能力，可用于各种数字控制领域。多种多样的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。

3 易学易用，深受工程技术人员欢迎

PLC是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，为不熟悉电子电路、不懂计算机原理和汇编语言的人从事工业控制打开了方便之门。

4 系统设计的工作量小，维护方便，容易改造

(1) 设计与维护

PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时日常维护也变得容易起来，更重要的是使同一设备经过改变程序而改变生产过程成为可能。特别适合多品种、小批量的生产场合。

(2) 安装与布线

动力线、控制线以及PLC的电源线

电源线是用作电气组件或设备与电源的连接线，通常来说指电线与其一端连接的插头或尾插的集合体，是电器产品的基本零部件之一。电源线分为电线和插头两部分。

和I／O线应分别配线，隔离变压器与PLC和I／O之间应采用双绞线连接。将PLC的I／O线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，若条件允许，分槽走线，这不仅能使其有尽可能大的空间距离，并能将***降到限度。

PLC应远离强***源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线(二者之间距离应大于200 mm)。与PLC装在同一个柜子内的电感性负载，如功率较大的继电器、接触器的线圈，应并联RC消弧电路。

PLC的输入与输出采用分开走线，开关量与模拟量也要分开敷设。模拟量***的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻

电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 应小于屏蔽层电阻的1／10。

交流输出线和直流输出线不要用同一根电缆

电缆是一种用以传输电能信息和实现电磁能转换的线材产品。既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。

，输出线应尽量远离高压线和动力线，避免并行。

(3)I／O端的接线

输入接线：输入接线一般不要太长。但如果环境***较小，电压降不大时，输入接线可适当长些；输入／输出线不能用同一根电缆，输入／输出线要分开；尽可能采用常开触点形式连接到输入端，使编制的梯形图与继电器原理图一致，便于阅读。

输出连接：输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的输出电压，但在同一组中的输出只能用同一类型、同一电压等级的电源。由于PLC的输出元件被封装在印制电路板上，并且连接至端子

端子通常指由铜材等冲制而成的连接器接触件。端子是连接电气线路的常用元件，主要在器件与组件、组件与机柜、系统与子系统之间起电连接和***传递的作用，并且尽量保持系统与系统之间不发生***失真和能量损失的变化.

板，若将连接输出元件的负载短路，将烧毁印制电路板。采用继电器输出时，所承受的电感性负载的大小，会影响到继电器的使用寿命，因此，使用电感性负载时应合理选择，或加隔离继电器。PLC的输出负载可能产生***，因此要采取措施加以控制，如直流输出的续流管保护，交流输出的阻容吸收电路，晶体管

晶体管是由三层杂质半导体构成的器件，有三个电极，所以又称为半导体三极管，晶体三极管等，可以用于检波、整流、放大、开关、稳压、***调制和许多其它功能。

晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅；1957年美国通用电器公司开发出 ** 上款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极; 晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

西门子PLC

德国西门子（SIEMENS）公司生产的可编程序控制器在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子（SIEMENS）公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。 西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。

中文名         西门子PLC

品牌           西门子

诞生时间       1958年

类别           二进制控制器

历史

西门子SIMATIC系列PLC，诞生于1958年，经历了C3,S3,S5,S7系列，已成为应用非常广泛的可编程控制器。

西门子（SIMATIC）PLC的6代

1、西门子公司的产品早是1975年投放市场的SIMATIC S3，它实际上是带有简单操作接口的二进制控制器。

2、1979年，S3系统被SIMATIC S5所取代，该系统广泛地使用了微处理器。

3、20世纪80年代初，S5系统进一步升级——U系列PLC，较常用机型：S5-90U、95U、100U、115U、135U、155U。

4、1994年4月，S7系列诞生，它具有更国际化、更高性能等级、安装空间更小、更良好的WINDOWS用户界面等优势，其机型为：S7-200、300、400。

5、1996年，在过程控制领域，西门子公司又提出PCS7（过程控制系统7）的概念，将其优势的WINCC（与WINDOWS兼容的操作界面）、PROFIBUS（工业现场总线）、COROS（监控系统）、SINEC（西门子工业网络）及控调技术融为一体。

6、西门子公司提出TIA（Totally Integrated Automation）概念，即全集成自动化系统，将PLC技术溶于全部自动化领域。

由初发展至今，S3、S5系列PLC已逐步退出市场，停止生产，而S7系列PLC发展成为了西门子自动化系统的控制，而TDC系统沿用SIMADYN D技术内核，是对S7系列产品的进一步升级，它是西门子自动化系统，功能强的可编程控制器。

产品分类

可编程控制器是由现代化生产的需要而产生的，可编程序控制器的分类也必然要符合现代化生产的需求。

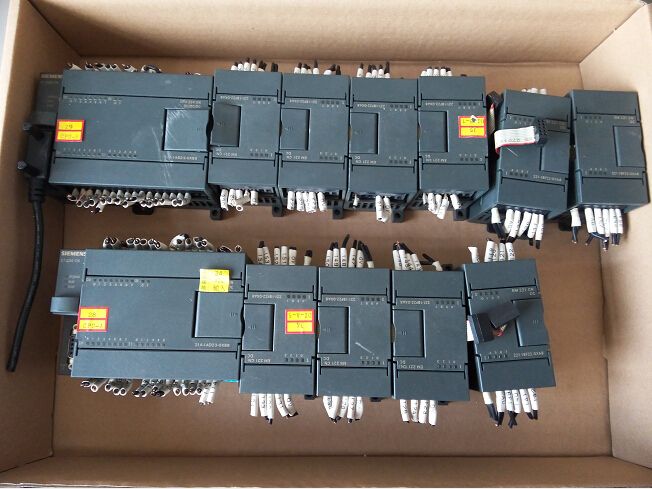

西门子PLCS7-200系列

一般来说可以从三个角度对可编程序控制器进行分类。其一是从可编程序控制器的控制规模大小去分类，其二是从可编程序控制器的性能高低去分类，其三是从可编程序控制器的结构特点去分类。

控制规模

可以分为大型机、中型机和小型机。

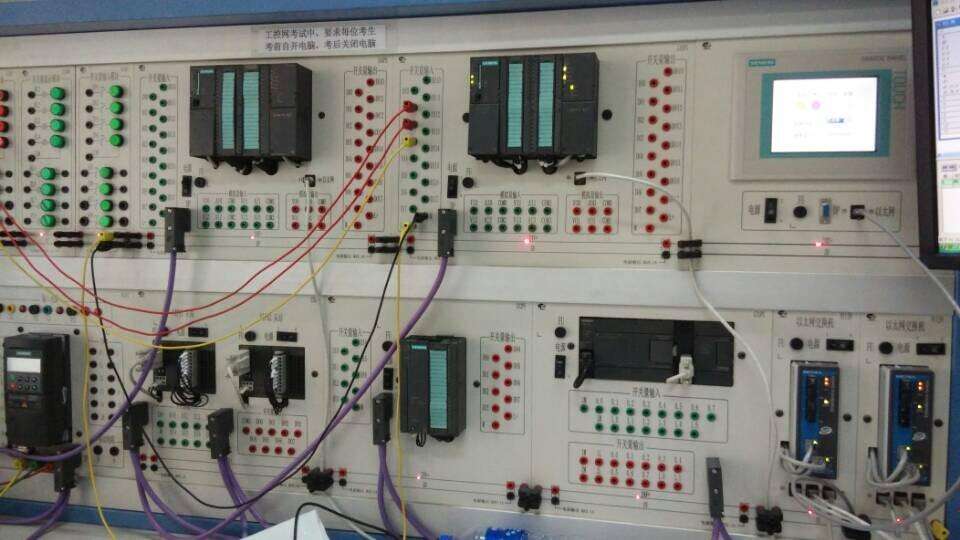

西门子PLCS7-300系列

小型机: 小型机的控制点一般在256点之内,适合于单机控制或小型系统的控制。

西门子小型机有S7-200：处理速度0.8~1.2ms ；存贮器2k ；数字量248点；模拟量35路 。

中型机:中型机的控制点一般不大于2048点,可用于对设备进行直接控制，还可以对多个下的可编程序控制器进行监控，它适合中型或大型控制系统的控制。

西门子中型机有S7-300：处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI。

大型机：大型机的控制点一般大于2048点,不仅能完成较复杂的算术运算还能进行复杂的矩阵运算。它不仅可用于对设备进行直接控制，还可以对多个下的可编程序控制器进行监控。

西门子PLCS7-400系列

西门子大型机有S7-400 ：处理速度0.3ms / 1k字；

存贮器512k ；I/O点12672；

控制性能

可以分为机、中档机和低档机。

低档机

这类可编程序控制器，具有基本的控制功能和一般的运算能力。工作速度比较低，能带的输入和输出模块的数量比较少。

比如，德国SIEMENS公司生产的S7-200就属于这一类。

中档机

这类可编程序控制器，具有较强的控制功能和较强的运算能力。它不仅能完成一般的逻辑运算，也能完成比较复杂的三角函数、指数和PID运算。工作速度比较快，能带的输入输出模块的数量也比较多，输入和输出模块的种类也比较多。

比如，德国SIEMENS公司生产的S7-300就属于这一类。

机

这类可编程序控制器，具有强大的控制功能和强大的运算能力。它不仅能完成逻辑运算、三角函数运算、指数运算和PID运算，还能进行复杂的矩阵运算。工作速度很快，能带的输入输出模块的数量很多，输入和输出模块的种类也很全面。这类可编程序控制器可以完成规模很大的控制任务。在联网中一般做主站使用。

比如，德国SIEMENS公司生产的S7-400就属于这一类。

结构

整体式

整体式结构的可编程序控制器把电源、CPU、存储器、I/O系统都集成在一个单元内，该单元叫做作基本单元。一个基本单元就是一台完整的PLC。

plc结构

控制点数不符合需要时，可再接扩展单元。整体式结构的特点是非常紧凑、体积小、成本低、安装方便。

组合式

组合式结构的可编程序控制器是把PLC系统的各个组成部分按功能分成若干个模块，如CPU模块、输入模块、输出模块、电源模块等等。其中各模块功能比较单一，模块的种类却日趋丰富。比如，一些可编程序控制器，除了－些基本的I/O模块外，还有一些特殊功能模块，像温度检测模块、位置检测模块、PID控制模块、通讯模块等等。组合式结构的PLC特点是CPU、输入、输出均为独立的模块。模块尺寸统一、安装整齐、I/O点选型自由、安装调试、扩展、维修方便。

plc组合

叠装式

叠装式结构集整体式结构的紧凑、体积小、安装方便和组合式结构的I/O点搭配灵话、安装整齐的优点于一身。它也是由各个单元的组合构成。其特点是CPU自成独立的基本单元（由CPU和一定的I/O点组成），其它I/O模块为扩展单元。在安装时不用基板，仅用电缆进行单元间的联接，各个单元可以一个个地叠装。使系统达到配置灵活、体积小巧。

详细介绍

1．SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。 S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。

2．SIMATIC S7-300 PLC S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独

西门子PLC之S7家族

的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户指定的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：超时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI）集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。

3． SIMATIC S7-400 PLC S7-400 PLC是用于中、性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。

工作原理

当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

输入采样

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

用户程序执行

在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。

即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

输出刷新

当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

同样的若干条梯形图，其排列次序不同，执行的结果也不同。另外，采用扫描用户程序的运行结果与继电器控制装置的硬逻辑并行运行的结果有所区别。当然，如果扫描周期所占用的时间对整个运行来说可以忽略，那么二者之间就没有什么区别了。
