中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出 ( 6ES7 288-1SR20-0AA0 )

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出 ( 6ES7 288-1SR40-0AA0 )

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出 ( 6ES7 288-1ST40-0AA0 )

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出 ( 6ES7 288-1CR40-0AA0 )

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出 ( 6ES7 288-1SR60-0AA0 )

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出 ( 6ES7 288-1ST60-0AA0 )

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入 ( 6ES7 288-2DE08-0AA0 )

EM DR08 数字量输出模块，8 x 继电器输出 ( 6ES7 288-2DR08-0AA0 )

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出 ( 6ES7 288-2DR16-0AA0 )

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出 ( 6ES7 288-2DR32-0AA0 )

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出 ( 6ES7 288-2DT08-0AA0 )

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出 ( 6ES7 288-2DT16-0AA0 )

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出 ( 6ES7 288-2DT32-0AA0 )

EM AI04 模拟量输入模块，4 输入 ( 6ES7 288-3AE04-0AA0 )

EM AQ02 模拟量输入模块，2 输出 ( 6ES7 288-3AQ02-0AA0 )

EM AM06 模拟量输入/输出模块，4 输入/2 输出 ( 6ES7 288-3AM06-0AA0 )

EM AR02 热电阻输入模块，2 通道 ( 6ES7 288-3AR02-0AA0 )

SIMATIC S7-200 SMART 产品亮点:

机型丰富，更多选择

提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，限度的控制成本。

选件扩展，定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。

高速芯片，性能卓越

配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥**。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。

以太互联，经济便捷

CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。

三轴脉冲，运动自如

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。

通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。

软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。

完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

三轴脉冲，运动自如

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO

输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功

能，快速实现设备调速、定位等功能。

通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新

和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因

PLC 固件升级返厂服务的不便。

软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的

带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在

体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。

完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SMART LINE 触摸屏和SINAMICS V20 变

频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对

于人机交互、控制、驱动等功能的全方位需求。

5

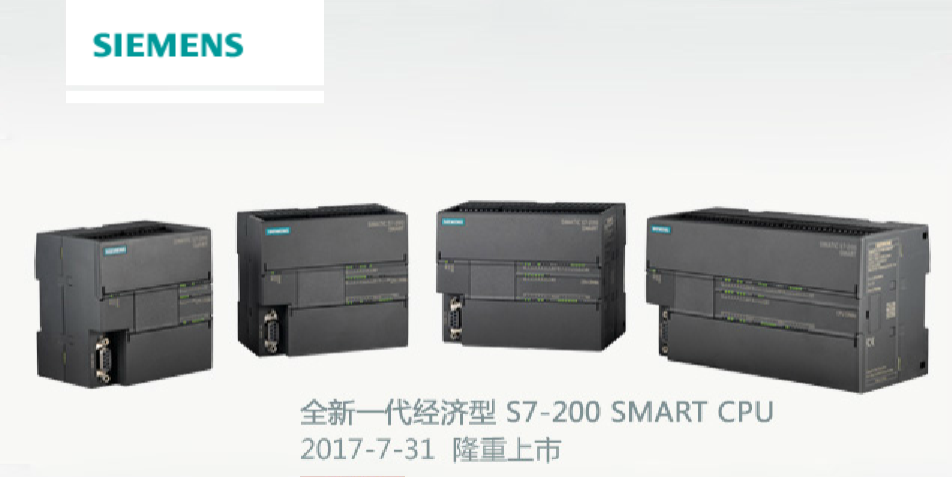

CPU 模块

全新设计，性能卓越

全新的S7-200 SMART 带来两种不同类型的CPU 模块，标准型和经济型，全方位满足不同行业、不同客户、不

同设备的各种需求。标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；

而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。

以太网接口RS485 串口支持 Micro SD 卡高速计数

I/O 模块扩展1) 信号板扩展1) 实时时钟1) 高速脉冲输出2)

标准型，继电器输出型

CPU – SR20 / SR40 / SR60

经济型，继电器输出型

CPU – CR40

标准型，晶体管输出型

CPU – ST40 / ST60

型号CR40 SR20 SR40 SR60 ST40 ST60

产品

高速计数4 路 30 kHz 4 路 60 kHz

高速脉冲输出－ 3 路 100 kHz

通信端口2 2 ~ 3

开关量 I/O 40 148 168 188 168 188

模拟量 I/O － 25

1) 仅有标准型 CPU 模块支持 2) 只有标准型、晶体管输出型才支持

6

通信及运行状态指示灯，

PLC 工作状态一目了然

所有模块的输入输出

端子均可拆卸

通用 Micro SD 卡，支持程序

和 PLC 固件更新

西门子专用高速芯

片，基本指令执行时

间可达 0.15 μs

配备超级电容，掉电

情况下，依然能保证

时钟正常工作

信号板扩展实现化配

置，同时不占用电控柜空间

集成以太网口，程序

、设备组网更加

方便

安装便捷，支持导轨

式和螺钉式安装

插针式连接，模块连接更加紧密
