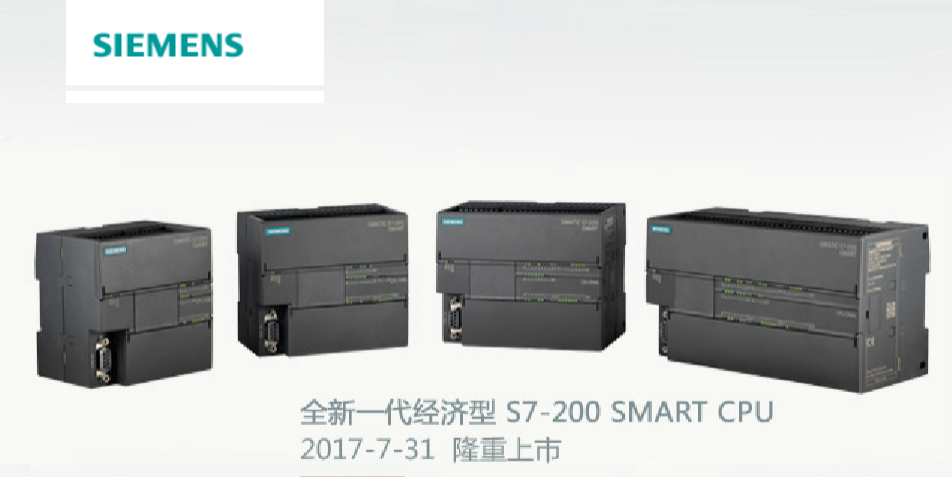

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

三轴脉冲，运动自如

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO

输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功

能，快速实现设备调速、定位等功能。

通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新

和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因

PLC 固件升级返厂服务的不便。

软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的

带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在

体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。

完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SMART LINE 触摸屏和SINAMICS V20 变

频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对

于人机交互、控制、驱动等功能的全方位需求。

5

CPU 模块

全新设计，性能卓越

全新的S7-200 SMART 带来两种不同类型的CPU 模块，标准型和经济型，全方位满足不同行业、不同客户、不

同设备的各种需求。标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；

而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。

以太网接口RS485 串口支持 Micro SD 卡高速计数

I/O 模块扩展1) 信号板扩展1) 实时时钟1) 高速脉冲输出2)

标准型，继电器输出型

CPU – SR20 / SR40 / SR60

经济型，继电器输出型

CPU – CR40

标准型，晶体管输出型

CPU – ST40 / ST60

型号CR40 SR20 SR40 SR60 ST40 ST60

产品

高速计数4 路 30 kHz 4 路 60 kHz

高速脉冲输出－ 3 路 100 kHz

通信端口2 2 ~ 3

开关量 I/O 40 148 168 188 168 188

模拟量 I/O － 25

1) 仅有标准型 CPU 模块支持 2) 只有标准型、晶体管输出型才支持

6

通信及运行状态指示灯，

PLC 工作状态一目了然

所有模块的输入输出

端子均可拆卸

通用 Micro SD 卡，支持程序

和 PLC 固件更新

西门子专用高速芯

片，基本指令执行时

间可达 0.15 μs

配备超级电容，掉电

情况下，依然能保证

时钟正常工作

信号板扩展实现化配

置，同时不占用电控柜空间

集成以太网口，程序

、设备组网更加

方便

安装便捷，支持导轨

式和螺钉式安装

插针式连接，模块连接更加紧密

本公司经销西门子PLC自动化设备！PLC系列有：S7-200CN,S7-300,S7-400,ET200,S7-1200全新PLC模块设备均有大量现货库存，本公司代理产品广泛用于机械、电力、水利水电、钢铁厂、石油厂、化工厂、冶金厂、造纸厂、监控等工业设备。

。专用的西门子自动化技术支持，的西门子品牌进口产品!诚信与您合作！欢迎您来采购！

6ES72881SR200AA0 S7-200 SMART，CPU SR20，标准型 CPU 模块，继电器输出，220 V AC 供电，12 输入/8 输出

6ES72881ST200AA0 S7-200 SMART，CPU ST20，标准型 CPU 模块，晶体管输出，24 V DC 供电，12 输入/8 输出

6ES72881SR300AA0 S7-200 SMART，CPU SR30，标准型 CPU 模块，继电器输出，220 V AC 供电，18 输入/12 输出

6ES72881ST300AA0 S7-200 SMART，CPU ST30，标准型 CPU 模块，晶体管输出，24 V DC 供电，18 输入/12 输出

6ES72881SR400AA0 S7-200 SMART，CPU SR40，标准型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出

6ES72881ST400AA0 S7-200 SMART，CPU ST40，标准型 CPU 模块，晶体管输出，24 V DC 供电，24 输入/16 输出

6ES72881SR600AA0 S7-200 SMART，CPU SR60，标准型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出

6ES72881ST600AA0 S7-200 SMART，CPU ST60，标准型 CPU 模块，晶体管输出，24 V DC 供电，36 输入/24 输出

6ES72881CR400AA0 S7-200 SMART，CPU CR40，经济型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出

6ES72881CR600AA0 S7-200 SMART，CPU CR60，经济型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出

6ES72882DE080AA0 S7-200 SMART，EM DI08，数字量输入模块，8 x 24 V DC 输入

6ES72882DR080AA0 S7-200 SMART，EM DR08，数字量输出模块，8 x 继电器输出

6ES72882DT080AA0 S7-200 SMART，EM DT08，数字量输出模块，8 x 24 V DC 输出

6ES72882DR160AA0 S7-200 SMART，EM DR16，数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES72882DT160AA0 S7-200 SMART，EM DT16，数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES72882DR320AA0 S7-200 SMART，EM DR32，数字量输入/输出模块，16×24 V DC 输入/16 x 继电器输出

6ES72882DT320AA0 S7-200 SMART，EM DT32，数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES72883AE040AA0 S7-200 SMART，EM AI04，模拟量输入模块，4 输入

6ES72883AQ020AA0 S7-200 SMART，EM AQ02，模拟量输出模块，2 输出

6ES72883AM060AA0 S7-200 SMART，EM AM06，模拟量输入/输出模块，4 输入/2 输出

6ES72883AR020AA0 S7-200 SMART，EM AR02，热电阻输入模块，2 通道

6ES72883AT040AA0 S7-200 SMART，EM AT04，热电偶输入模块，4 通道

6ES72885CM010AA0 S7-200 SMART，SB CM01，通信信号板，RS485/RS232

6ES72885DT040AA0 S7-200 SMART，SB DT04，数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES72885AQ010AA0 S7-200 SMART，SB AQ01，模拟量扩展信号板，1 x 12 位模拟量输出

6ES72885BA010AA0 S7-200 SMART，SB BA01，电池信号板，支持普通纽扣电池

6AV66480BC113AX0 SMART LINE，Smart 700 IE，7 寸，64 K 色真彩显示，集成以太网接口

6AV66480BE113AX0 SMART LINE，Smart 1000 IE，10.2 寸，64 K 色真彩显示，集成以太网接口

      本公司只销售西门子原装，享受西门子一年保修！

          ----------------

标准型CPU模块，晶体管输出，24输入/16输出   6ES7288-1ST40-0AA0

标准型CPU模块，继电器输出，36输入/24输出   6ES7288-1SR60-0AA0

标准型CPU模块，晶体管输出，36输入/24输出   6ES7288-1ST60-0AA0

经济型CPU模块，继电器输出，24输入/16输出   6ES7288-1CR40-0AA0

扩展模块EM

数字量输入模块，8输入                6ES7288-2DE08-0AA0

数字量输出模块，8输入/继电器输出     6ES7288-2DR08-0AA0

数字量输出模块，8输入/输出           6ES7288-2DT08-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DR16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DR32-0AA0

数定量输入/输出模块， 8输入/8输出    6ES7288-2DT16-0AA0

数定量输入/输出模块， 16输入/16输出  6ES7288-2DT32-0AA0

模拟量输入模块，4输入                6ES7288-3AE04-0AA0

模拟量输出模块，2输出                6ES7288-3AQ02-0AA0

模拟量输入/输出模块，4输入/2输出     6ES7288-3AM06-0AA0

热电阻输入模块，2通道                6ES7288-3AR02-0AA0

信号板

通信信号板，R485/R232                6ES7288-5CM01-0AA0

数定量扩展信号板，2*2输出            6ES7288-5DT04-0AA0

模拟量扩展信号板，1*12位模拟量输出   6ES7288-5AQ01-0AA0

smart700IE  SMART LINE 触摸屏，7寸，64K色真彩显示，集成以太网接      6AV6648-0BC11-3AX0

smart1000IE  SMART LINE 触摸屏，10.2寸，64K色真彩显示，集成以太网接      6AV6648-0BE11-3AX0

TD400C   蓝色背光LCD,4行文本显示器，可自定义前面板        6AV6640-0AA00-0AX0

SIMATIC S7-200 SMART 订货数据

中央处理单元 CPU 订货号

CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0

EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0

EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR16-0AA0

EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出

6ES7 288-2DR32-0AA0

EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0

EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出

6ES7 288-2DT16-0AA0

EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出

6ES7 288-2DT32-0AA0

EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0

EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0

EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0

EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0

信号板 SB 订货号

SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出

6ES7 288-5DT04-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0

附件订货号

PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00

PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10

CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0HMI 操作面板 订货号

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，6AV6 640-0AA00-0AX0

Smart 700 6AV6 648-0AC11-3AX0

Smart 1000 6AV6 648-0AE11-3AX0

西门子触摸屏详细订货号：

Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0

Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0

TD400C 蓝色背光 LCD，4 行文本显示器，可自定义前面板6AV6 640-0AA00-0AX0

HMI。

6AV6 640-0BA11-0AX0

OP 73 micro s7-200系列用

6AV6 640-0CA11-0AX0

TP177 micro 触摸式 s7-200系列用

6AV6 640-0DA11-0AX0

K-TP 178 micro s7-200系列用

机型丰富，更多选择

提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数高可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。 选件扩展，定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。 高速芯片，性能卓越

配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。 以太互联，经济便捷

CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。 三轴脉冲，运动自

CPU 模块本体多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。 通用SD 卡，方便

本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。 软件友好，编程高效

在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。 完美整合，无缝集成

SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICSV20 变频器完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。

Design

S7-200 SMART 带来两种不同类型的CPU 模块:

标准型 继电器输出型(SR20 / SR40 / SR60) 晶体管输出型(ST40 / ST60) 经济型

 -    继电器输出型(CR40)

标准型作为可扩展CPU 模块，可满足对I/O 规模有较大需求，逻辑控制较为复杂的应用；而经济型CPU 模块直接通过单机本体满足相对简单的控制需求。具有：

以太网接口 RS485 串口 支持 Micro SD 卡 高速计数 I/O 模块扩展 1) 信号板扩展 1) 实时时钟 1) 高速脉冲输出 2)

信号板组态：

在系统块选择标准型CPU模块后，SB选项里会出现上述三种信号板：

选择SB DT04 时，系统自动分配I7.0 和Q7.0 做为I/O 映像区的起始位 选择SB AQ01 时，系统自动分配AQW12 做为I/O 映像区 选定SB CM01 时，在端口类型设置框里选择RS232 或RS485 即可

Functions

网络通信

S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板，其通信端口数量多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。

以太网通信

所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：

可作为程序端口（使用普通网线即可） 与SMART LINE HMI 进行通信 通过交换机与多台以太网设备进行通信，实现数据的快速交互 多支持4 个设备通信 串口通信

S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，多支持4 个设备。串口支持下列协议： Modbus-RTU PPI USS 自由口通信 与上位机的通信

通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。

（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）

运动控制

三轴 100 kHz 高速脉冲输出，完美实现定位.

运动控制基本功能 标准型晶体管输出CPU 模块，ST40/ST60 提供3 轴100 kHz 高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的 CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能 PWM 和运动控制向导设置

为了简化您应用程序中位控功能的使用，STEP 7- Micro/WINSMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。

PWM 向导设置根据用户选择的PWM 脉冲个数， 生成相应的PWMx_RUN 子程序框架用于编辑。

运动控制向导多提供3 轴脉冲输出的设置，脉冲输出速度从20 Hz 到100 kHz 可调。 运动控制功能特点 提供可组态的测量系统，输入数据时既可以使用工程单位（如英寸或厘米），也可以使用脉冲数 提供可组态的反冲补偿 支持、相对和手动位控模式 支持连续操作 提供多达32 组运动动包络，每组包络多可设置16 种速度 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和终的接近方向进行选择 运动控制的监控

为了帮助用户开发运动控制方案，STEP 7- Micro/WIN SMART 提供运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段就能轻松监控运动控制功能的操作。

使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络 显示位控操作的当前速度、当前位置和当前方向，以及输入和输出LED（脉冲LED 除外）的状态 查看修改在CPU 模块中存储的位控操作的组态设置
